คูลลิ่งเป็นตัวแปรที่สำคัญที่สุดในการพูดคุยเกี่ยวกับการลดรอบของเวลาเพื่อนบางคนที่สนใจเรื่องแม่พิมพ์ฉีดยังคงสับสนกับการออกแบบระบบทำความเย็นในแม่พิมพ์ฉีดก่อนที่จะพูดถึงการออกแบบที่ดีที่สุดก่อนอื่นเราต้องคุ้นเคยกับคำและมาตรฐานการออกแบบ ที่จะใช้
รูปแบบการระบายความร้อนขั้นพื้นฐาน
ในหลักการอุณหภูมิสม่ำเสมอมากขึ้นในโพรงที่ดีกว่าผลิตภัณฑ์ที่เกิดขึ้นในกระบวนการถ่ายเทความร้อนที่สม่ำเสมอมากขึ้นและรวดเร็วในระหว่างกระบวนการของการแข็งตัวเกิดขึ้นได้เร็วขึ้นกระบวนการระบายความร้อนและแน่นอนเร็วขึ้นรอบเวลาที่เกิดขึ้นเมื่อ การออกแบบเพื่อให้กระบวนการระบายความร้อนเป็นช่องระบายความร้อนอย่างรวดเร็วและสม่ำเสมอควรจะหาที่ใกล้ชิดกับผนังของผลิตภัณฑ์โดยเฉพาะอย่างยิ่งสำหรับภูมิภาคของผนังสูงและหนา ดังนั้นช่องระบายความร้อนช่องเป็นสิ่งจำเป็น

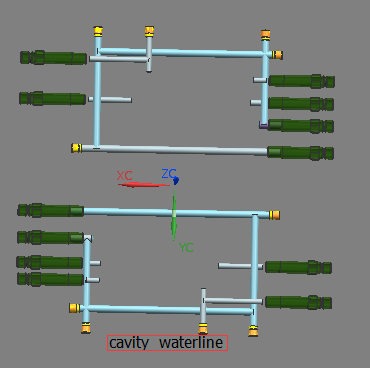

ในภาพด้านบนเป็นตัวอย่างของรูปแบบการระบายความร้อนการเชื่อมต่อขั้นพื้นฐานส่วนของมันคือ
A. โพรงมีสีฟ้า
2. สีเขียวเป็นฐานแม่พิมพ์
3. สีเหลืองคือปลั๊กร่วมระบายความร้อน
4. สีขาวคือสายต่อท่อเพื่อต่อปลั๊กร่วมระบายความร้อน
ด้านซ้ายของแม่พิมพ์ในภาพด้านบนเราจะเห็นว่าปลั๊กร่วมระบายความร้อนสองชิ้น (สีเหลือง) ด้านข้างเป็นขาเข้าและขาออกของฐานแม่พิมพ์ทำความเย็นและช่องระบายความร้อนจากตัวเครื่อง
สี่เหลี่ยมผืนผ้าเช่นรูปแบบ
ขึ้นอยู่กับรูปแบบการระบายความร้อนอย่างใดอย่างหนึ่งเป็นที่ชื่นชอบทั่วผลิตภัณฑ์เนื่องจากการขุดเจาะควรจะตรงแล้วรูปร่างเป็นรูปสี่เหลี่ยมผืนผ้ายกเว้นในรูปแบบของเกียร์วงกลมจะถูกเก็บไว้
