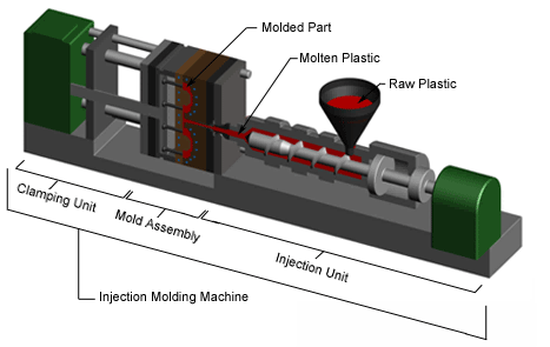

ความแม่นยำในระดับ: วิศวกรรมเบื้องหลังการฉีดขึ้นรูปของเรา

มองอย่างใกล้ชิดที่เคสป้องกันบนโทรศัพท์หรือแผงหน้าปัดในรถของคุณ ส่วนประกอบเหล่านี้เป็นกระดูกสันหลังอันเงียบงันของชีวิตสมัยใหม่ แต่สำหรับเรา การสร้างมันไม่ใช่แค่ปริมาณเท่านั้น แต่ยังเกี่ยวกับความแม่นยำสูงสุดด้วย

ด้านล่างนี้ คุณจะพบกับโซลูชันการขึ้นรูปที่หลากหลายของเรา แต่ก่อนที่คุณจะเลือก การทำความเข้าใจความเป็นจริงทางวิศวกรรมเบื้องหลังชิ้นส่วนที่เราผลิตจะช่วยให้คุณเข้าใจได้ก่อน

จริงๆ แล้วการฉีดขึ้นรูปคืออะไร?

ขจัดศัพท์เฉพาะออกไปและแนวคิดนี้ก็ใช้งานง่ายอย่างน่าประหลาดใจ เรามักจะอธิบายให้ลูกค้าฟังว่าเป็นเหล็กวาฟเฟิล-ที่มีความแม่นยำสูง-เกรดอุตสาหกรรม

• "แป้ง": เราเปลี่ยนแป้งเป็น-เม็ดเทอร์โมพลาสติกประสิทธิภาพสูง
• "เหล็ก": แทนที่จะใช้อุปกรณ์ในครัว เราใช้เครื่องมือโลหะที่ทนทานและแม่นยำ-
• ผลลัพธ์: แทนที่จะรับประทานอาหารเช้า คุณจะได้รับส่วนประกอบทางวิศวกรรมที่เหมือนกันหลายพันรายการโดยไม่มีค่าเบี่ยงเบนด้านความต้านทานแรงดึงหรือผิวเคลือบ

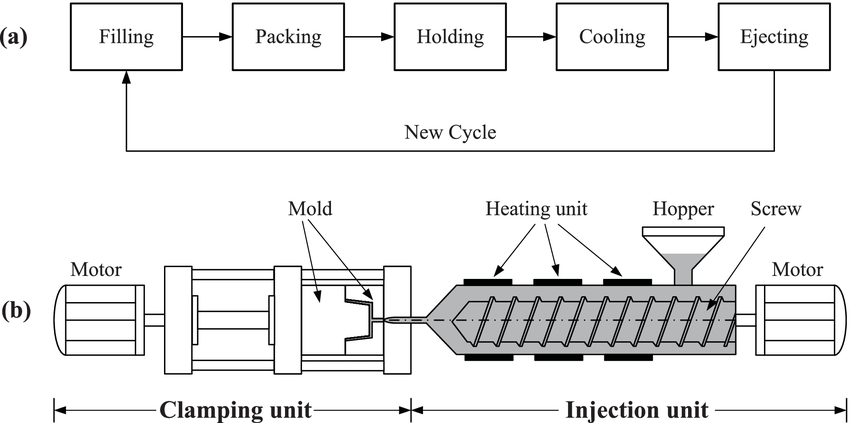

จากเม็ดไปจนถึงผลิตภัณฑ์: กระบวนการ

การทำความเข้าใจวงจรชีวิตของแม่พิมพ์ช่วยให้แน่ใจว่าเราเลือกเครื่องมือที่เหมาะสมสำหรับโครงการของคุณ นี่คือวิธีที่เราเปลี่ยนวัตถุดิบให้เป็นผลิตภัณฑ์ขั้นสุดท้ายของคุณ:

1. วัสดุตรงตามการออกแบบ

ก่อนที่เครื่องจักรจะสตาร์ท เคมีจะต้องสอดคล้องกับเรขาคณิตก่อน เราออกแบบโพรง (ตายตัว) และแกนกลาง (เคลื่อนที่) โดยเฉพาะเพื่อจัดการกับพฤติกรรมของวัสดุที่คุณเลือก

• ABS: เหมาะสำหรับชิ้นส่วนโครงสร้างที่แข็งแรงและแข็งแกร่ง
• ไนลอน (PA): ความมุ่งมั่นของเรา-ในการต้านทานสารเคมีและความร้อน
• โพลีคาร์บอเนต (PC): ทนต่อแรงกระแทกได้อย่างเหลือเชื่อ แม้ว่าจะต้องควบคุมอุณหภูมิอย่างเข้มงวด (โดยปกติจะต่ำกว่า 275 องศา F)
• โพลีโพรพีลีน (PP): เหมาะสำหรับชิ้นส่วนที่ต้องการความยืดหยุ่นและทนต่อความล้า

2. การละลาย

เม็ดจะถูกป้อนเข้าไปในถังและถูกดึงเข้าไปในถังที่ให้ความร้อน สกรูหมุนทำหน้าที่ยกของหนักที่นี่ โดยสร้างแรงเสียดทานและความร้อนเพื่อเปลี่ยนเม็ดแข็งให้เป็นของเหลวหลอมเหลวที่สม่ำเสมอ

3. การฉีด(พระราชบัญญัติการถ่วงดุล)

นี่คือช่วงเวลาที่สำคัญ เรายิงพลาสติกหลอมเหลวเข้าไปในแม่พิมพ์ภายใต้แรงกดดันอันมหาศาล ในเวลาเดียวกัน ครึ่งแม่พิมพ์จะต้องถูกยึดเข้าด้วยกันด้วยแรงเท่ากันเพื่อป้องกัน "แฟลช" (การรั่วไหล) มันคือความสมดุลอันละเอียดอ่อนของกำลังที่กำหนดคุณภาพของชิ้นส่วน

4. การถือครองและความเย็น

กระบวนการไม่สิ้นสุดเมื่อแม่พิมพ์เต็ม เราใช้ "แรงกดค้างไว้" เพื่อบรรจุวัสดุในขณะที่เย็นตัวลง เพื่อชดเชยการหดตัวตามธรรมชาติ หากเราดีดชิ้นส่วนออกเร็วเกินไป ชิ้นส่วนนั้นจะบิดเบี้ยว ความอดทนเป็นกุญแจสำคัญสู่การจบสกอร์ที่สมบูรณ์แบบ

5. การดีดออกและเสร็จสิ้น

ในที่สุด แม่พิมพ์จะเปิดออก และหมุดอีเจ็คเตอร์จะดันส่วนประกอบที่เป็นของแข็งออกมา แม้ว่าหลายชิ้นส่วนจะพร้อม-เพื่อ-ใช้งาน แต่เราก็จัดการได้เช่นกันการตกแต่งรอง—ถอดประตูออกหรือเติมน้ำยาขัดเงา—ก่อนที่จะส่งไปให้คุณ

โครงสร้างการทำงานและส่วนประกอบของแม่พิมพ์ฉีด

โครงสร้างของแม่พิมพ์ฉีดตามหน้าที่แบ่งออกเป็นส่วนการขึ้นรูป ระบบ gating กลไกนำทางกลไกการดีดออกการแยกส่วนด้านข้างและกลไกการดึงแกน-ระบบทำความเย็นและทำความร้อนและระบบระบายอากาศ

1. ส่วนการขึ้นรูปประกอบด้วยส่วนประกอบที่สร้างโพรงแม่พิมพ์ โดยส่วนใหญ่รวมถึงโพรง แกนกลาง แท่งขึ้นรูป แหวนขึ้นรูป และส่วนแทรก ซึ่งเป็นชิ้นส่วนที่สัมผัสโดยตรงกับการไหลของวัสดุพลาสติก

2. เดอะระบบประตูหมายถึงช่องทางการไหลของพลาสติกในแม่พิมพ์พลาสติกตั้งแต่หัวฉีดเครื่องฉีดพลาสติกไปจนถึงโพรง ระบบประตูทั่วไปประกอบด้วยรางหลัก รางย่อย ประตู และบ่อโคลด์สทาก ซึ่งกระจายอยู่ในส่วนต่างๆ ของแม่พิมพ์

3. กลไกการนำทางส่วนใหญ่มีบทบาทในการวางตำแหน่งและนำทางในระหว่างการทำงานของแม่พิมพ์ ช่วยให้มั่นใจได้ว่าการปิดแม่พิมพ์ระหว่างแม่พิมพ์ที่เคลื่อนที่และแม่พิมพ์คงที่จะราบรื่นและแม่นยำ กลไกการนำทางประกอบด้วยเสานำทาง ปลอกนำทาง หรือรูนำทาง (เปิดโดยตรงบนแผ่นแม่พิมพ์) และกรวยกำหนดตำแหน่ง (ตัวจับ)

4. กลไกการดีดออกจะดีดชิ้นส่วนที่ขึ้นรูปออกจากแม่พิมพ์เป็นหลักหลังจากการขึ้นรูป ประกอบด้วยหมุดอีเจ็คเตอร์ ท่ออีเจ็คเตอร์ แผ่นกด แผ่นอีเจ็คเตอร์ แผ่นยึดหมุดอีเจ็คเตอร์ แท่งรีเซ็ต และแท่งดึง

5. กลไกการแยกส่วนด้านข้างและแกน-จะแยกหรือดึงแกนของชิ้นส่วนที่ขึ้นรูปด้านข้าง- โดยทั่วไปจะประกอบด้วยส่วนประกอบต่างๆ เช่น เสานำทางแบบเอียง หมุดงอ ร่องนำแบบเอียง หมุดดีดตัวแบบเอียง บล็อกลิ่ม สไลด์แบบเอียง เกียร์ และชั้นวาง

6. ระบบทำความเย็นและทำความร้อนจะควบคุมอุณหภูมิของกระบวนการขึ้นรูปและประกอบด้วยระบบทำความเย็น (รูน้ำหล่อเย็น ถังน้ำหล่อเย็น ท่อทองแดง) หรือระบบทำความร้อน

7. ระบบระบายอากาศจะกำจัดก๊าซออกจากโพรงแม่พิมพ์ในระหว่างการฉีด และส่วนใหญ่ประกอบด้วยช่องระบายอากาศและช่องว่างในการผสมพันธุ์
