การเรียนรู้เทคโนโลยี CNC EDM
สำรวจโลกที่สมบูรณ์ของการควบคุมการใช้เครื่องตัดเฉือนไฟฟ้าของคอมพิวเตอร์ - จากหลักการพื้นฐานไปจนถึงการใช้งานขั้นสูงของ CNC EDM
85%
แม่พิมพ์ที่มีความแม่นยำใช้ EDM
0.0001"
ความสามารถที่แม่นยำของ EDM
12M+
ชิ้นส่วนผลิตทุกปีผ่าน EDM
35%
การเติบโตในการยอมรับ EDM (5yrs)
รู้เบื้องต้นเกี่ยวกับ CNC EDM
การทำความเข้าใจพื้นฐานของคอมพิวเตอร์ควบคุมตัวเลขการตัดเฉือนไฟฟ้าและบทบาทในการผลิตที่ทันสมัย
CNC EDM คืออะไร?
CNC EDM หรือคอมพิวเตอร์ควบคุมตัวเลขการตัดเฉือนไฟฟ้าเป็นกระบวนการตัดเฉือนที่ไม่ใช่แบบดั้งเดิมที่ใช้การปล่อยไฟฟ้า (ประกายไฟ) เพื่อลบวัสดุออกจากชิ้นงาน ซึ่งแตกต่างจากการตัดเฉือนทั่วไปที่ใช้เครื่องมือตัด EDM อาศัยพลังงานความร้อนในการกำหนดวัสดุทำให้เหมาะสำหรับโลหะแข็งและรูปทรงเรขาคณิตที่ซับซ้อน
ด้าน CNC ของ EDM หมายถึงระบบควบคุมคอมพิวเตอร์ที่เป็นแนวทางในกระบวนการตัดเฉือนอย่างแม่นยำเพื่อให้มั่นใจว่า极高的ความแม่นยำและความสามารถในการทำซ้ำ การรวมกันของเทคโนโลยีการปล่อยไฟฟ้ากับการควบคุมคอมพิวเตอร์ได้ปฏิวัติการผลิตในหลายอุตสาหกรรม
CNC EDM ทำงานบนหลักการที่วัสดุถูกลบออกจากชิ้นงานโดยชุดของการปล่อยไฟฟ้าที่เกิดขึ้นอย่างรวดเร็วระหว่างอิเล็กโทรดและชิ้นงานที่จมอยู่ใต้น้ำในของเหลวอิเล็กทริก ประกายไฟที่ควบคุมได้เหล่านี้สร้างความร้อนที่รุนแรง (สูงสุด 10,000 องศา) ที่ละลายและระเหยวัสดุสร้างรูปร่างที่ต้องการ
การพัฒนาของ CNC EDM เป็นจุดสำคัญในการพัฒนาความสามารถในการผลิตช่วยให้สามารถผลิตชิ้นส่วนที่มีรายละเอียดที่ซับซ้อนความคลาดเคลื่อนที่แน่นหนาและรูปร่างที่ซับซ้อนซึ่งก่อนหน้านี้เป็นไปไม่ได้หรือยากมากที่จะบรรลุ
ประวัติและวิวัฒนาการของ CNC EDM
1940s
การค้นพบหลักการ EDM
นักวิทยาศาสตร์ชาวรัสเซีย Br Lazarenko และ Ni Lazarenko ค้นพบว่าการปล่อยไฟฟ้าสามารถกัดเซาะพื้นผิวโลหะในขณะที่ศึกษาการกัดเซาะทางไฟฟ้าของหน้าสัมผัสสวิตช์ สิ่งนี้วางรากฐานสำหรับเทคโนโลยี EDM
1950s
เครื่อง EDM เชิงพาณิชย์เครื่องแรก
เครื่อง EDM เชิงพาณิชย์เครื่องแรกได้รับการพัฒนาเป็นหลักสำหรับการทำเครื่องมือและการตาย เครื่องแรกเหล่านี้ดำเนินการด้วยตนเองและ จำกัด ในความแม่นยำและความสามารถ
1970s
บทนำของ CNC EDM
ระบบควบคุมตัวเลขคอมพิวเตอร์ (CNC) ถูกรวมเข้ากับเครื่องจักร EDM ปฏิวัติความแม่นยำและการทำซ้ำ เทคโนโลยี EDM เริ่มได้รับการยอมรับอย่างกว้างขวางในการผลิต
1990s
ความก้าวหน้าใน CNC EDM
การปรับปรุงที่สำคัญในระบบควบคุมกลไกเซอร์โวและแหล่งจ่ายไฟช่วยเพิ่มประสิทธิภาพของเครื่อง CNC EDM ซึ่งช่วยให้การตกแต่งที่ละเอียดกว่าและรูปทรงเรขาคณิตที่ซับซ้อนมากขึ้น
2000s+
เทคโนโลยี CNC EDM ที่ทันสมัย
ระบบ EDM ร่วมสมัยมีซอฟต์แวร์ขั้นสูงการควบคุมแบบปรับตัวความสามารถในการตัดเฉือนความเร็วสูงและการรวมเข้ากับระบบ CAD/CAM ทำให้ EDM เป็นเทคโนโลยีที่ขาดไม่ได้ในการผลิตที่แม่นยำในปัจจุบัน
CNC EDM ทำงานอย่างไร
หลักการพื้นฐานและกระบวนการที่อยู่เบื้องหลังการตัดเฉือนไฟฟ้าด้วยการควบคุมตัวเลขคอมพิวเตอร์
หลักการพื้นฐาน
ที่แกนกลางของมัน CNC EDM ดำเนินการตามหลักการของการสึกกร่อนของการคายประจุทางไฟฟ้าที่ควบคุมได้ กระบวนการนี้เกี่ยวข้องกับการสร้างชุดของประกายไฟฟ้าอย่างรวดเร็วระหว่างอิเล็กโทรดและชิ้นงานซึ่งทั้งสองอย่างจมอยู่ใต้น้ำในของเหลวอิเล็กทริก
ใน CNC EDM อิเล็กโทรดและชิ้นงานเชื่อมต่อกับแหล่งจ่ายไฟสร้างวงจรไฟฟ้า ในขณะที่อิเล็กโทรดที่ควบคุมด้วย CNC เข้าใกล้ชิ้นงานของเหลวของเหลวอิเล็กทริกระหว่างพวกเขาจะพังทลายลงทำให้การปล่อยไฟฟ้า (ประกายไฟ) กระโดดข้ามช่องว่าง
แต่ละจุดประกายในกระบวนการ EDM สร้างอุณหภูมิที่สูงมาก (ระหว่าง 8,000 องศาและ 12,000 องศา) ซึ่งละลายและระเหยวัสดุจำนวนเล็กน้อยจากชิ้นงาน ของเหลวอิเล็กทริกจากนั้นจะล้างวัสดุที่หลอมเหลวออกไปและกระบวนการทำซ้ำหลายพันครั้งต่อวินาที
ระบบ CNC ใน EDM ควบคุมการเคลื่อนที่ของอิเล็กโทรดอย่างแม่นยำเมื่อเทียบกับชิ้นงานเพื่อให้มั่นใจว่าการจำลองแบบที่ต้องการอย่างแม่นยำ รูปร่างของส่วนสุดท้ายจะถูกกำหนดโดยรูปร่างของอิเล็กโทรด (ใน sinker EDM) หรือโดยเส้นทางที่ควบคุมของอิเล็กโทรดลวด (ในลวด EDM)
กระบวนการกัดเซาะของประกาย
ระบบ CNC EDM วางตำแหน่งอิเล็กโทรดที่ระยะทางที่แม่นยำจากชิ้นงาน
แรงดันไฟฟ้าสูงถูกนำไปใช้กับช่องว่างทำให้ไอออนไอออไนซ์ของเหลวอิเล็กทริก
การปล่อยไฟฟ้า (ประกายไฟ) กระโดดข้ามช่องว่างสร้างความร้อนที่รุนแรง
วัสดุจากชิ้นงาน (และในระดับที่น้อยกว่าอิเล็กโทรด) จะละลายและระเหยกลายเป็นไอ
ของเหลวอิเล็กทริกล้างออกจากวัสดุที่หลอมเหลวทำให้เกิดปล่องภูเขาไฟขนาดเล็ก
คอนโทรลเลอร์ CNC EDM ปรับช่องว่างและทำซ้ำกระบวนการหลายพันครั้งต่อวินาที
ส่วนประกอบสำคัญของ CNC EDM
ระบบควบคุม CNC:จัดการการเคลื่อนไหวของเครื่องทั้งหมดและพารามิเตอร์กระบวนการ
แหล่งจ่ายไฟ:สร้างและควบคุมการปล่อยไฟฟ้า
อิเล็กโทรด:เครื่องมือที่กำหนดผลงานชิ้นงาน (แตกต่างกันตามประเภท EDM)
ชิ้นงานติดตั้ง:ถือวัสดุที่ถูกกลึง
ระบบของเหลวอิเล็กทริก:ส่งและกรองของเหลวฉนวน
กลไกเซอร์โว: รักษาช่องว่างที่ดีที่สุดระหว่างอิเล็กโทรดและชิ้นงาน
ของเหลวอิเล็กทริกเป็นองค์ประกอบที่สำคัญใน CNC EDM ซึ่งให้บริการฟังก์ชั่นที่จำเป็นหลายอย่างตลอดกระบวนการตัดเฉือน มันทำหน้าที่เป็นฉนวนระหว่างอิเล็กโทรดและชิ้นงานจนกว่าแรงดันไฟฟ้าของ Spark Gap จะเพียงพอที่จะทำลายมัน
ใน CNC EDM ของเหลวอิเล็กทริกยังเย็นทั้งอิเล็กโทรดและชิ้นงานให้ล้างอนุภาควัสดุที่ถูกกัดเซาะออกไปและช่วยดับจุดประกายแต่ละอันหลังจากที่เกิดขึ้น ทางเลือกของของเหลวไดอิเล็กทริกสามารถส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพของ CNC EDM, ผิวผิวและอัตราการกำจัดวัสดุอย่างมีนัยสำคัญ
ของเหลวอิเล็กทริกทั่วไป
น้ำปราศจากไอออน (ส่วนใหญ่ใช้ในลวด EDM)
น้ำมันไฮโดรคาร์บอน (ทั่วไปใช้ใน Sinker EDM)
ของเหลวสังเคราะห์ที่มีสารเติมแต่งเฉพาะ
อิมัลชันที่ใช้น้ำสำหรับการใช้งานเฉพาะ
ประเภทของเครื่อง CNC EDM
การสำรวจการจำแนกประเภทหลักของระบบเครื่องจักรกลปล่อยไฟฟ้าและแอพพลิเคชั่นที่ไม่ซ้ำกัน
ลวด EDM (การตัดลวดไฟฟ้า)
Wire EDM ซึ่งเป็นรูปแบบพิเศษของ EDM ใช้ลวดโลหะบาง ๆ เป็นอิเล็กโทรดเพื่อตัดผ่านชิ้นงาน ตัวแปร EDM นี้เหมาะอย่างยิ่งสำหรับการผลิตรูปร่าง 2D และ 3D ที่ซับซ้อนที่มีความแม่นยำสูง
ในลวด EDM อิเล็กโทรดลวด (โดยทั่วไปคือทองเหลืองทองแดงหรือสายเคลือบ) จะถูกป้อนอย่างต่อเนื่องจากสปูลผ่านชิ้นงานซึ่งจมอยู่ใต้น้ำในน้ำปราศจากไอออน ระบบ CNC ควบคุมการเคลื่อนไหวของชิ้นงานที่สัมพันธ์กับสายไฟอย่างแม่นยำตามเส้นทางที่ตั้งโปรแกรมไว้เพื่อสร้างรูปร่างที่ต้องการ
หนึ่งในข้อดีที่สำคัญของลวด EDM คือมันสามารถตัดรูปร่างที่ซับซ้อนผ่านวัสดุหนาที่มีเรียวน้อยที่สุด ลวดใน EDM ไม่ได้สัมผัสทางกายภาพกับชิ้นงานการกำจัดเครื่องมือที่สวมใส่และช่วยให้ความคลาดเคลื่อนที่แน่นมาก
คุณสมบัติที่สำคัญของ Wire CNC EDM:
•เส้นผ่านศูนย์กลางลวดตั้งแต่ 0.02 มม. ถึง 0.3 มม.
•ความเร็วในการตัดสูงถึง 300 มม. ²/นาที
•ความแม่นยำในการวางตำแหน่งของไมครอนย่อย
•ความสามารถในการเกลียวลวดอัตโนมัติ
•การกำหนดค่าหลายแกน (4 แกน, 5 แกน)

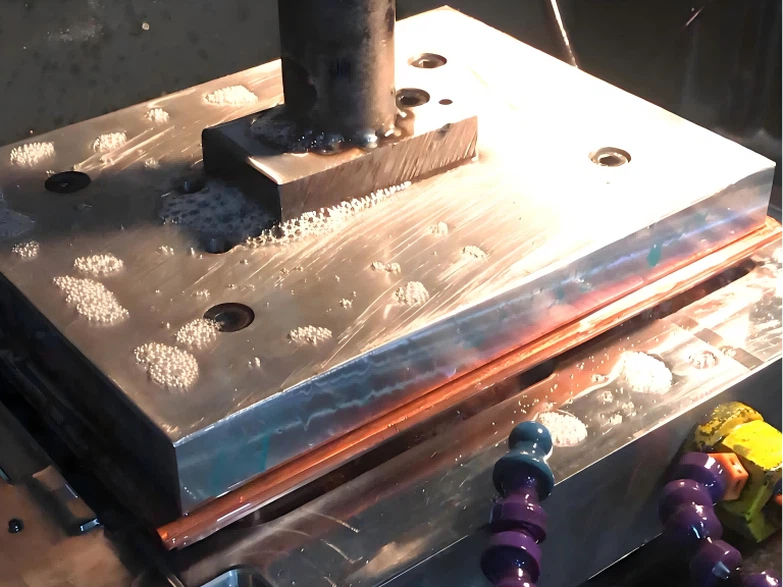

Sinker EDM (RAM EDM)
Sinker EDM หรือที่เรียกว่า RAM EDM เป็นอีกประเภทหลักของ CNC EDM ที่ใช้อิเล็กโทรดรูปทรงเพื่อสร้างภาพย้อนกลับในชิ้นงาน กระบวนการ CNC EDM นี้เหมาะอย่างยิ่งสำหรับการผลิตโพรงที่ซับซ้อนแม่พิมพ์และรูปร่าง 3D ที่ซับซ้อน
ใน Sinker CNC EDM อิเล็กโทรด (โดยทั่วไปทำจากทองแดงกราไฟต์หรือทองแดง-ตังสเตน) ติดตั้งบน RAM ที่เคลื่อนที่ในแนวตั้ง ระบบ CNC ควบคุมการเคลื่อนที่ของอิเล็กโทรดเนื่องจากมันถูกลดลงในชิ้นงานซึ่งจมอยู่ใต้น้ำในของเหลวอิเล็กทริกที่ใช้ไฮโดรคาร์บอน
Sinker EDM นั้นมีค่าอย่างยิ่งสำหรับการสร้างฟันผุตาบอดและรูปทรงเรขาคณิตภายในที่ซับซ้อนซึ่งอาจเป็นเรื่องยากหรือเป็นไปไม่ได้ที่จะผลิตด้วยลวด EDM หรือวิธีการตัดเฉือนแบบดั้งเดิม กระบวนการนี้ช่วยให้พื้นผิวเสร็จสิ้นและสามารถสร้างรายละเอียดที่ดีด้วยความแม่นยำสูง
คุณสมบัติที่สำคัญของ Sinker EDM:
•วัสดุอิเล็กโทรดต่างๆสำหรับการใช้งานที่แตกต่างกัน
•การกำหนดค่าหลายแกนสำหรับรูปร่างที่ซับซ้อน
•ฟังก์ชั่นการกระโดดและวงโคจรขั้นสูง
•อัตราการกำจัดวัสดุสูงสำหรับแอปพลิเคชันบางอย่าง
•ความสามารถของพื้นผิวที่ยอดเยี่ยม (ลงไปที่ RA 0.05μm)
ตัวแปร EDM CNC อื่น ๆ
EDM หลุมเล็ก ๆ
EDM หลุมขนาดเล็กหรือที่รู้จักกันในชื่อ Hole Popper EDM มีความเชี่ยวชาญในการสร้างหลุมขนาดเล็กและลึกในวัสดุแข็ง ตัวแปร CNC EDM นี้ใช้อิเล็กโทรดท่อที่ไหลของของเหลวอิเล็กทริกทำให้การผลิตหลุมที่มีอัตราส่วนสูง (ความลึกถึงเส้นผ่านศูนย์กลาง)
การใช้งานทั่วไป ได้แก่ รูระบายความร้อนในใบมีดกังหันหัวฉีดหัวฉีดน้ำมันเชื้อเพลิงและช่องระบายอากาศแม่พิมพ์ โดยทั่วไปแล้วขนาดของหลุมจะอยู่ในช่วง 0.3 มม. ถึง 6 มม. โดยมีความลึกถึง 300 มม.
การบด EDM
การบด EDM ผสมผสานหลักการของ EDM เข้ากับการบดแบบดั้งเดิมโดยใช้วงล้ออิเล็กโทรดหมุนเพื่อให้ได้พื้นผิวที่แม่นยำและความคลาดเคลื่อนที่แน่นหนา เทคนิค CNC EDM นี้มีประสิทธิภาพโดยเฉพาะอย่างยิ่งสำหรับวัสดุที่แข็งและพื้นผิวที่ซับซ้อน
การบด EDM นำเสนอข้อดีในการผลิตขอบคมและบางส่วนที่อาจได้รับความเสียหายจากแรงบดแบบทั่วไปทำให้มีคุณค่าในการผลิตเครื่องมือและการตาย
แอปพลิเคชัน CNC EDM
สำรวจอุตสาหกรรมและแอพพลิเคชั่นที่หลากหลายซึ่งเทคโนโลยี EDM มีบทบาทสำคัญ
อุตสาหกรรมการบินและอวกาศ
CNC EDM เป็นสิ่งที่ขาดไม่ได้ในการผลิตการบินและอวกาศเพื่อผลิตส่วนประกอบที่ซับซ้อนจากโลหะผสมที่มีความแข็งแรงสูง แอพพลิเคชั่นรวมถึงใบมีดกังหันส่วนประกอบของระบบเชื้อเพลิงและชิ้นส่วนโครงสร้างที่ต้องใช้ความคลาดเคลื่อนอย่างแน่นหนาและรูปทรงเรขาคณิตที่ซับซ้อนซึ่งสามารถทำได้ด้วยเทคโนโลยี CNC EDM เท่านั้น
การผลิตทางการแพทย์
อุตสาหกรรมการแพทย์อาศัย CNC EDM สำหรับการผลิตส่วนประกอบที่มีความแม่นยำเช่นเครื่องมือผ่าตัด, รากฟันเทียมศัลยกรรมกระดูกและการติดตั้งทันตกรรม ความสามารถของ EDM ในการใช้วัสดุทางชีวภาพที่มีความแม่นยำเป็นพิเศษทำให้เหมาะสำหรับการใช้งานที่สำคัญเหล่านี้ซึ่งความแม่นยำสามารถส่งผลกระทบต่อความปลอดภัยของผู้ป่วย
ภาคยานยนต์
CNC EDM มีบทบาทสำคัญในการผลิตยานยนต์โดยเฉพาะอย่างยิ่งสำหรับการใช้เครื่องมือการตายและส่วนประกอบประสิทธิภาพสูง ตั้งแต่หัวฉีดฉีดน้ำมันเชื้อเพลิงไปจนถึงชิ้นส่วนส่งสัญญาณ EDM ช่วยให้การผลิตรูปร่างที่ซับซ้อนในวัสดุที่แข็งตัวซึ่งทนต่อสภาวะการทำงานของยานยนต์
การทำแม่พิมพ์และตาย
CNC EDM เป็นรากฐานที่สำคัญของการผลิตแม่พิมพ์ที่ทันสมัยและการผลิตตาย ทั้งกระบวนการลวดและ sinker EDM ใช้เพื่อสร้างโพรงที่ซับซ้อนคอร์และรายละเอียดในส่วนประกอบแม่พิมพ์ CNC EDM ช่วยให้สามารถผลิตรูปร่างและพื้นผิวที่ซับซ้อนซึ่งเป็นไปไม่ได้ด้วยวิธีการตัดเฉือนแบบดั้งเดิม
อุตสาหกรรมอิเล็กทรอนิกส์
ในการผลิตอิเล็กทรอนิกส์ CNC EDM ใช้สำหรับการผลิตส่วนประกอบที่แม่นยำเช่นเฟรมตะกั่วตัวเชื่อมต่อและอ่างล้างมือ ความสามารถของ EDM ในการสร้างคุณสมบัติที่ดีและหลุมขนาดเล็กในวัสดุนำไฟฟ้าทำให้มันมีค่าสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กและส่วนประกอบเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูง
การผลิตเครื่องมือและตาย
CNC EDM เป็นสิ่งจำเป็นสำหรับการผลิตเครื่องมือที่มีความแม่นยำสูงเสียชีวิตและมาตรวัด ตั้งแต่การตายไปจนถึงเครื่องมือการอัดรีด EDM ช่วยให้ผู้ผลิตสามารถสร้างเครื่องมือที่แข็งตัวด้วยรูปร่างที่ซับซ้อนและความคลาดเคลื่อนที่แน่นหนา สิ่งนี้ส่งผลให้อายุการใช้งานยาวนานขึ้นและประสิทธิภาพที่ดีขึ้นในสภาพแวดล้อมการผลิต
หนึ่งในข้อได้เปรียบที่สำคัญของ CNC EDM คือความสามารถในการใช้วัสดุเครื่องจักรโดยไม่คำนึงถึงความแข็งของพวกเขาตราบใดที่พวกเขาเป็นตัวนำไฟฟ้า สิ่งนี้ทำให้ EDM มีค่าเป็นพิเศษสำหรับการทำงานกับวัสดุที่ได้รับการรักษาด้วยความร้อนถึงความแข็งสูงซึ่งจะทำให้เครื่องมือตัดแบบเดิมเสื่อมสภาพอย่างรวดเร็ว
ในขณะที่ CNC EDM สามารถประมวลผลวัสดุนำไฟฟ้าใด ๆ ประสิทธิภาพและผลลัพธ์จะแตกต่างกันไปขึ้นอยู่กับคุณสมบัติของวัสดุ วัสดุที่มีจุดหลอมเหลวสูงกว่ามักจะต้องใช้พลังงานและเวลามากขึ้นในการใช้เครื่องด้วย CNC EDM แต่สามารถให้ผลลัพธ์ที่ยอดเยี่ยมเมื่อใช้พารามิเตอร์ที่เหมาะสม
โลหะและโลหะผสม
•เหล็กกล้าเครื่องมือ
•เหล็กกล้าไร้สนิม
•ไทเทเนียมและโลหะผสม
•โลหะผสมอลูมิเนียม
•โลหะผสมทองแดงและทองแดง
•ซุปเปอร์อัลลอยจากนิกเกิล
วัสดุพิเศษ
•ทังสเตนและโมลิบดีนัม
•คาร์ไบด์
•เซรามิกนำไฟฟ้า
•วัสดุแม่เหล็ก
•โลหะมีค่า
•วัสดุคอมโพสิต (ตัวนำ)
เทคโนโลยีและข้อดีของ CNC EDM
การทำความเข้าใจความสามารถประโยชน์และความก้าวหน้าทางเทคโนโลยีในการตัดเฉือน CNC EDM
ข้อดีที่สำคัญของ CNC EDM
ความแม่นยำและความแม่นยำ
CNC EDM บรรลุความแม่นยำที่ยอดเยี่ยมด้วยความคลาดเคลื่อนที่แน่นเท่ากับ± 0.0001 มม. ทำให้เหมาะสำหรับส่วนประกอบที่มีความแม่นยำสูงซึ่งความแม่นยำมีความสำคัญ
ความสามารถในการใช้วัสดุวัสดุแข็ง
CNC EDM สามารถใช้วัสดุเครื่องจักรได้โดยไม่คำนึงถึงความแข็งช่วยให้สามารถประมวลผลส่วนประกอบที่ได้รับความร้อนซึ่งจะสร้างความเสียหายให้กับเครื่องมือตัดแบบเดิม
ความสามารถเรขาคณิตที่ซับซ้อน
CNC EDM เก่งในการผลิตรูปร่างที่ซับซ้อนรายละเอียดที่ดีและคุณสมบัติภายในที่ซับซ้อนซึ่งเป็นไปไม่ได้หรือยากมากด้วยการตัดเฉือนแบบทั่วไป
ไม่มีเครื่องตัดเฉือนติดต่อ
ธรรมชาติที่ไม่สัมผัสของ CNC EDM ช่วยลดแรงตัดป้องกันการเสียรูปชิ้นงานและช่วยให้การตัดเฉือนของส่วนประกอบบางและละเอียดอ่อน
การโพสต์น้อยที่สุด
CNC EDM สามารถบรรลุพื้นผิวที่ยอดเยี่ยมซึ่งมักจะไม่จำเป็นต้องมีการดำเนินการตกแต่งเพิ่มเติมและลดเวลาการผลิตโดยรวม
ข้อ จำกัด และข้อควรพิจารณา
ในขณะที่ EDM มีข้อได้เปรียบมากมาย แต่สิ่งสำคัญคือต้องเข้าใจข้อ จำกัด ในการพิจารณาว่าเป็นกระบวนการผลิตที่เหมาะสมเมื่อใด:
การกำจัดวัสดุที่ช้าลง
CNC EDM โดยทั่วไปจะกำจัดวัสดุช้ากว่ากระบวนการตัดเฉือนแบบเดิมทำให้เหมาะสำหรับการผลิตชิ้นส่วนที่เรียบง่ายในปริมาณมาก
ความต้องการการนำไฟฟ้าวัสดุ
CNC EDM สามารถใช้วัสดุนำไฟฟ้าด้วยไฟฟ้าได้เท่านั้น จำกัด การใช้งานกับวัสดุที่ไม่ได้รับการก่อตัวเช่นพลาสติกและเซรามิกส่วนใหญ่
การสึกหรอของอิเล็กโทรด
ใน Sinker EDM อิเล็กโทรดสึกหรอในระหว่างกระบวนการซึ่งอาจส่งผลกระทบต่อความแม่นยำและต้องเปลี่ยนหรือชดเชยผ่านระบบ CNC
การเปลี่ยนแปลงของชั้นพื้นผิว
CNC EDM สามารถสร้างเลเยอร์ใหม่บนพื้นผิวชิ้นงานซึ่งอาจจำเป็นต้องลบออกสำหรับแอปพลิเคชันบางอย่างที่ต้องการคุณสมบัติวัสดุเฉพาะ
ราคาอุปกรณ์ที่สูงขึ้นเครื่องจักร EDM แสดงถึงการลงทุนที่สำคัญเมื่อเทียบกับอุปกรณ์เครื่องจักรกลแบบทั่วไปบางอย่างแม้ว่าสิ่งนี้มักจะเป็นธรรมโดยความสามารถที่เป็นเอกลักษณ์ของพวกเขา
เทคโนโลยี CNC EDM ขั้นสูง
ความก้าวหน้าทางเทคโนโลยีล่าสุด
ระบบควบคุมแบบปรับตัว
Modern CNC EDM Machines มีการควบคุมแบบปรับตัวที่ปรับพารามิเตอร์โดยอัตโนมัติแบบเรียลไทม์เพื่อเพิ่มประสิทธิภาพกระบวนการตัดเฉือนเพื่อประสิทธิภาพและความแม่นยำ
CNC EDM ความเร็วสูง
การพัฒนาล่าสุดได้เพิ่มอัตราการกำจัดวัสดุอย่างมีนัยสำคัญใน EDM ในขณะที่รักษาความแม่นยำทำให้ช่องว่างลดลงด้วยการตัดเฉือนแบบเดิมสำหรับแอปพลิเคชันบางอย่าง
ความสามารถหลายแกน
ระบบ EDM 5 แกนขั้นสูงช่วยให้การตัดเฉือน 3 มิติที่ซับซ้อนโดยมีการตั้งค่าน้อยลงลดเวลาการผลิตและปรับปรุงความแม่นยำ
การจัดการอิเล็กโทรดอัจฉริยะ
ระบบ CNC EDM ใหม่มีการเปลี่ยนแปลงและวัดอิเล็กโทรดอัตโนมัติช่วยให้การทำงานที่ไม่ได้รับการดูแลและผลลัพธ์ที่สอดคล้องกัน
การรวม CAD/CAM
การรวมเข้าด้วยกันอย่างไร้รอยต่อกับซอฟต์แวร์ CAD/CAM ช่วยให้การเขียนโปรแกรมชิ้นส่วนที่ซับซ้อนการจำลองและการเพิ่มประสิทธิภาพของกระบวนการ CNC EDM
พารามิเตอร์กระบวนการ CNC EDM
ประสิทธิภาพของ CNC EDM ได้รับอิทธิพลจากพารามิเตอร์สำคัญหลายประการที่สามารถปรับได้เพื่อให้ได้ผลลัพธ์ที่ต้องการ:
การเพิ่มประสิทธิภาพพารามิเตอร์เหล่านี้ใน EDM ต้องการความเชี่ยวชาญและมักจะเกี่ยวข้องกับการแลกเปลี่ยนระหว่างอัตราการกำจัดวัสดุผิวผิวและการสึกหรอของอิเล็กโทรด
อนาคตของ CNC EDM
แนวโน้มที่เกิดขึ้นใหม่นวัตกรรมและการพัฒนาในอนาคตในเทคโนโลยีการตัดเฉือนไฟฟ้า
ระบบอัตโนมัติและอุตสาหกรรม 4.0
อนาคตของ CNC EDM เชื่อมโยงกับแนวโน้มที่กว้างขึ้นของระบบอัตโนมัติอุตสาหกรรมและอุตสาหกรรม 4.0 ผู้ผลิตกำลังรวมเครื่อง EDM เข้ากับโรงงานอัจฉริยะมากขึ้นซึ่งพวกเขาสื่อสารกับอุปกรณ์และระบบอื่น ๆ แบบเรียลไทม์
การจัดการวัสดุอัตโนมัติการเปลี่ยนแปลงอิเล็กโทรดหุ่นยนต์และการตรวจสอบกระบวนการอย่างต่อเนื่องและการตรวจสอบกระบวนการอย่างต่อเนื่องกำลังกลายเป็นคุณสมบัติมาตรฐานในระบบ CNC EDM ขั้นสูง การพัฒนาเหล่านี้ช่วยให้การผลิตไฟออกซึ่งเครื่อง EDM ทำงานไม่ได้รับการดูแลเป็นระยะเวลานานเพิ่มผลผลิตและลดต้นทุนแรงงาน
การรวบรวมและวิเคราะห์ข้อมูลจากกระบวนการ CNC EDM จะช่วยให้สามารถบำรุงรักษาทำนายประสิทธิภาพการเพิ่มประสิทธิภาพของเครื่องและลดเวลาหยุดทำงาน อัลกอริทึมปัญญาประดิษฐ์จะวิเคราะห์ข้อมูลกระบวนการ CNC EDM จำนวนมากเพื่อปรับปรุงพารามิเตอร์และผลลัพธ์การตัดเฉือนอย่างต่อเนื่อง
ปัญญาประดิษฐ์และการเรียนรู้ของเครื่องจักร
ปัญญาประดิษฐ์ (AI) และการเรียนรู้ของเครื่อง (ML) พร้อมที่จะเปลี่ยนเทคโนโลยี CNC EDM อัลกอริทึมขั้นสูงเหล่านี้จะช่วยให้ระบบ EDM เรียนรู้จากประสิทธิภาพที่ผ่านมาเพิ่มประสิทธิภาพพารามิเตอร์โดยอัตโนมัติและปรับให้เข้ากับเงื่อนไขการเปลี่ยนแปลงแบบเรียลไทม์
ระบบ EDM ที่ขับเคลื่อนด้วย AI จะสามารถทำนายและป้องกันปัญหาที่อาจเกิดขึ้นก่อนที่จะเกิดขึ้นเช่นเงื่อนไขการตัดเฉือนที่ไม่เสถียรหรือการสึกหรอของอิเล็กโทรด อัลกอริทึม ML จะวิเคราะห์ความสัมพันธ์ระหว่างพารามิเตอร์ CNC EDM และผลลัพธ์การปรับปรุงกระบวนการอย่างต่อเนื่องเพื่อประสิทธิภาพและคุณภาพที่ดีขึ้น
ระบบวิสัยทัศน์คอมพิวเตอร์ที่รวมเข้ากับเครื่อง EDM จะช่วยให้การตรวจสอบและควบคุมคุณภาพอัตโนมัติมั่นใจได้ว่าแต่ละส่วนตรงตามข้อกำหนดโดยไม่ต้องแทรกแซงด้วยตนเอง การรวมกันของ AI และ CNC EDM นี้จะผลักดันขอบเขตของสิ่งที่เป็นไปได้ในการผลิตที่แม่นยำ
นวัตกรรมที่เกิดขึ้นใหม่ใน CNC EDM
การพัฒนาขนาดเล็ก
ความก้าวหน้าใน Micro-CNC EDM กำลังเปิดใช้งานการผลิตคุณสมบัติที่เล็กมากด้วยความแม่นยำของไมครอนย่อย นี่คือการเปิดแอปพลิเคชั่นใหม่ในไมโครอิเล็กทรอนิกส์อุปกรณ์การแพทย์และนาโนเทคโนโลยีที่วิธีการตัดเฉือนแบบดั้งเดิมถึงขีด จำกัด
ระบบเครื่องจักรกลไฮบริด
การรวมกันของ CNC EDM กับกระบวนการตัดเฉือนอื่น ๆ (เช่นการกัดหรือการบด) ในเครื่องไฮบริดเดี่ยวกำลังได้รับแรงฉุด ระบบเหล่านี้อนุญาตให้มีการผลิตชิ้นส่วนที่สมบูรณ์ในการตั้งค่าเดียวลดเวลาในการจัดการและปรับปรุงความแม่นยำ
CNC EDM ที่เป็นมิตรกับสิ่งแวดล้อม
ความกังวลด้านสิ่งแวดล้อมกำลังผลักดันการพัฒนากระบวนการ CNC EDM ที่ยั่งยืนมากขึ้น ซึ่งรวมถึงของเหลวอิเล็กทริกที่ย่อยสลายได้ทางชีวภาพแหล่งจ่ายไฟประหยัดพลังงานและระบบรีไซเคิลสำหรับวัสดุของเสียและของเหลว
คำถามที่พบบ่อยเกี่ยวกับ CNC EDM
คำตอบสำหรับคำถามที่พบบ่อยที่สุดเกี่ยวกับเทคโนโลยี CNC EDM กระบวนการและแอปพลิเคชัน
วัสดุอะไรที่สามารถกลึงด้วย CNC EDM?
CNC EDM สามารถใช้วัสดุนำไฟฟ้าไฟฟ้าใด ๆ รวมถึงเหล็กกล้าเครื่องมือ, เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม, อลูมิเนียม, ไทเทเนียม, ซุปเปอร์อัลลีย์และเซรามิกนำไฟฟ้าบางส่วน กระบวนการนี้มีประสิทธิภาพโดยเฉพาะอย่างยิ่งสำหรับวัสดุที่แข็งซึ่งยากต่อการใช้เครื่องด้วยวิธีการทั่วไป ในขณะที่ EDM ถูก จำกัด ให้ใช้วัสดุนำไฟฟ้าความสามารถในการจัดการวัสดุที่แข็งมากทำให้มันมีค่ามากในการใช้งานการผลิตจำนวนมาก
ความอดทนทั่วไปที่ทำได้ด้วย CNC EDM คืออะไร?
CNC EDM สามารถบรรลุความคลาดเคลื่อนที่ยอดเยี่ยมโดยทั่วไปในช่วง± 0.001 มม. (0.00004 นิ้ว) สำหรับการใช้งานส่วนใหญ่ ระบบ CNC EDM ขั้นสูงที่มีคู่มือเชิงเส้นที่มีความแม่นยำสูงและการควบคุมอุณหภูมิสามารถทำให้ความคลาดเคลื่อนได้อย่างแน่นหนาเท่ากับ± 0.0001 มม. (0.000004 นิ้ว) สำหรับแอปพลิเคชั่นขนาดเล็กแบบไมโคร ความอดทนที่ทำได้จริงขึ้นอยู่กับปัจจัยหลายประการรวมถึงคุณภาพของเครื่องวัสดุอิเล็กโทรดวัสดุชิ้นงานชิ้นงานและทักษะของโปรแกรมเมอร์/ผู้ประกอบการ EDM
CNC EDM เปรียบเทียบกับการตัดเลเซอร์ได้อย่างไร?
ในขณะที่การตัด EDM และเลเซอร์เป็นกระบวนการตัดเฉือนแบบไม่สัมผัสพวกเขามีข้อดีและแอปพลิเคชันที่แตกต่างกัน CNC EDM โดยทั่วไปช้ากว่า แต่มีความแม่นยำและพื้นผิวที่เหนือกว่าทำให้เหมาะสำหรับรูปร่าง 3D ที่ซับซ้อนและวัสดุแข็ง การตัดด้วยเลเซอร์นั้นเร็วกว่าสำหรับวัสดุบาง ๆ และสามารถตัดวัสดุที่ไม่ได้รับการเหนี่ยวนำ แต่อาจทำให้โซนที่ได้รับผลกระทบจากความร้อนและความแม่นยำต่ำกว่าเมื่อเทียบกับ EDM CNC EDM เหมาะสำหรับการทำเครื่องมือและการตายในขณะที่การตัดด้วยเลเซอร์นั้นดีเยี่ยมในการผลิตโลหะแผ่น
ปัจจัยอะไรบ้างที่มีผลต่อความเร็วในการตัดเฉือน CNC EDM?
มีหลายปัจจัยที่มีผลต่อความเร็วการตัดเฉือน CNC EDM รวมถึงอัตราการกำจัดวัสดุ (ซึ่งขึ้นอยู่กับกระแสระยะเวลาพัลส์และความถี่) วัสดุชิ้นงานและความหนาวัสดุและการออกแบบอิเล็กโทรดชนิดและสภาพของเหลวอิเล็กทริกและพื้นผิวที่ต้องการ การตั้งค่าปัจจุบันที่สูงขึ้นเพิ่มอัตราการกำจัดวัสดุใน EDM แต่อาจลดคุณภาพพื้นผิว ความซับซ้อนของเรขาคณิตของชิ้นส่วนยังส่งผลต่อความเร็วด้วยรูปร่างที่สลับซับซ้อนซึ่งต้องใช้เวลามากกว่าแบบง่าย ๆ การบำรุงรักษาอุปกรณ์ EDM ที่เหมาะสมโดยเฉพาะอย่างยิ่งระบบจ่ายไฟและระบบล้างข้อมูลเป็นสิ่งจำเป็นสำหรับการรักษาความเร็วการตัดเฉือนที่ดีที่สุด
เครื่อง CNC EDM ราคาเท่าไหร่?
ค่าใช้จ่ายของเครื่อง CNC EDM นั้นแตกต่างกันไปตามประเภทขนาดความสามารถและแบรนด์ โดยทั่วไปแล้วเครื่อง EDM ลวดระดับเริ่มต้นมีตั้งแต่ $ 50,000 ถึง $ 150,000 ในขณะที่ระบบ EDM ลวดขนาดใหญ่ที่มีความแม่นยำสูงอาจเกิน $ 500,000 เครื่อง Sinker EDM โดยทั่วไปมีตั้งแต่ $ 80,000 ถึง $ 300,000 สำหรับรุ่นมาตรฐานพร้อมระบบพิเศษสำหรับชิ้นงานขนาดใหญ่หรือการใช้เครื่องจักรขนาดเล็กที่มีค่าใช้จ่ายมากขึ้น ค่าใช้จ่ายเพิ่มเติมรวมถึงเครื่องมือ (อิเล็กโทรด, สาย), ของเหลวอิเล็กทริก, การบำรุงรักษาและการฝึกอบรมผู้ปฏิบัติงาน ในขณะที่การลงทุนครั้งแรกในเทคโนโลยี CNC EDM นั้นมีความสำคัญ แต่ก็มักจะเป็นธรรมโดยความสามารถที่เป็นเอกลักษณ์และความแม่นยำที่มีให้
เครื่อง CNC EDM ราคาเท่าไหร่?
การบำรุงรักษาอย่างสม่ำเสมอเป็นสิ่งจำเป็นสำหรับประสิทธิภาพที่ดีที่สุดของเครื่อง CNC EDM ซึ่งรวมถึงการเปลี่ยนของเหลวอิเล็กทริกและตัวกรองการทำความสะอาดและตรวจสอบขั้วไฟฟ้าการบำรุงรักษาคู่มือลวดและระบบความตึง (สำหรับลวด EDM) แกนปรับเทียบและการตรวจสอบการสึกหรอบนส่วนประกอบเชิงกล ควรตรวจสอบระบบแหล่งจ่ายไฟและควบคุมอย่างสม่ำเสมอเพื่อให้แน่ใจว่าการทำงานที่เหมาะสม ตารางการบำรุงรักษาเชิงป้องกันแตกต่างกันไปตามผู้ผลิต แต่โดยทั่วไปจะรวมถึงงานประจำวันรายสัปดาห์รายเดือนและรายปี การบำรุงรักษาที่เหมาะสมไม่เพียง แต่ช่วยให้มั่นใจได้ถึงคุณภาพและประสิทธิภาพที่สอดคล้องกัน แต่ยังขยายอายุการใช้งานของอุปกรณ์ CNC EDM และลดความเสี่ยงของการหยุดทำงานที่ไม่ได้วางแผนไว้
