Draft Angles คืออะไร?

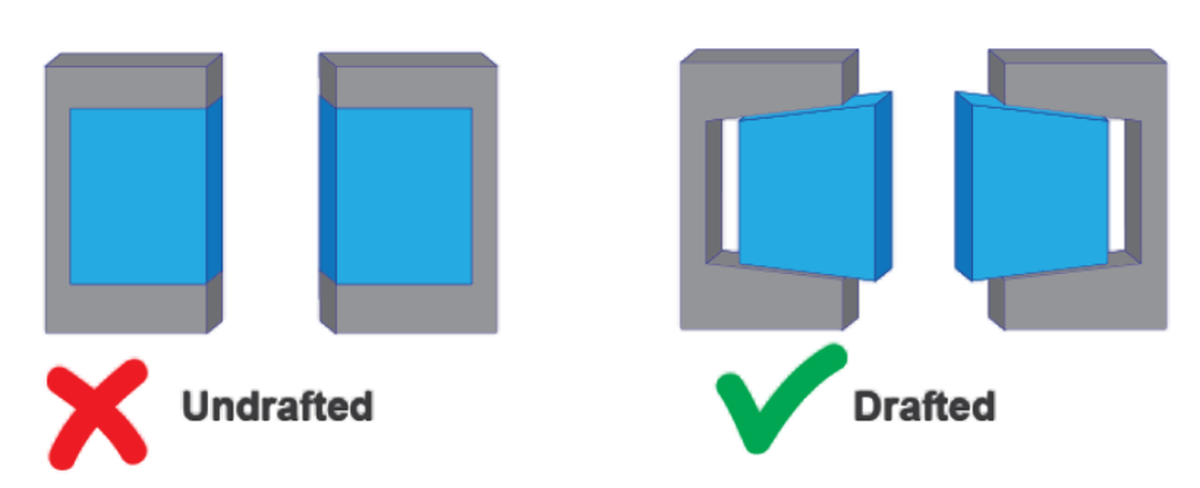

มุมร่างเป็นพื้นผิวเรียวที่ใช้กับผนังแนวตั้งของชิ้นส่วนที่ขึ้นรูปซึ่งช่วยให้ดีดออกจากแม่พิมพ์ได้อย่างราบรื่น มุมเหล่านี้วัดเป็นองศาจากแนวตั้งเพื่อป้องกันไม่ให้ชิ้นส่วนเกาะติดระหว่างการถอด และลดแรงเสียดทานที่อาจสร้างความเสียหายทั้งส่วนประกอบและตัวแม่พิมพ์

เหตุใด Draft Angles จึงมีความสำคัญต่อการผลิต

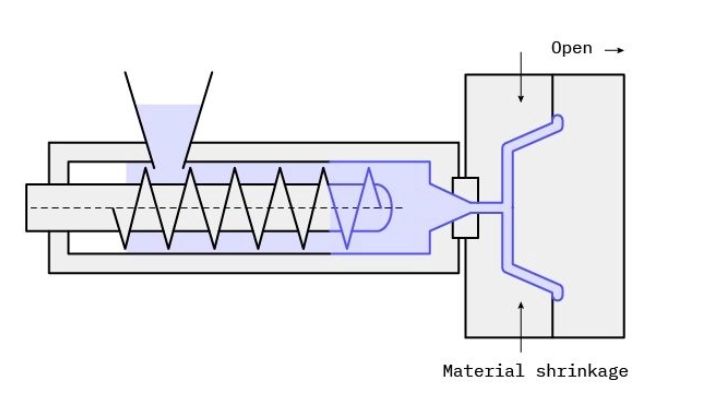

เมื่อวัสดุหลอมเหลวเย็นตัวภายในแม่พิมพ์ มันจะหดตัวและจับยึดพื้นผิวแม่พิมพ์ ความเป็นจริงทางกายภาพนี้สร้างแรงเสียดทานมหาศาลระหว่างการดีดตัวออก หากไม่มีความเรียวเพียงพอ ชิ้นส่วนจะติดสนิทหรือขูดไปตามผนังแม่พิมพ์ขณะดันออก

ผลที่ตามมาจะขยายไปไกลกว่าพื้นผิวที่มีรอยขีดข่วน ชิ้นส่วนที่ไม่มีกระแสลมที่เหมาะสมสามารถบิดเบี้ยวได้ภายใต้ความเครียดจากการดีดออก ทำให้เกิดความอ่อนแอทางโครงสร้าง หรือไม่สามารถดีดออกทั้งหมดได้ ทีมผู้ผลิตต้องเผชิญกับทางเลือกระหว่างการสกัดด้วยมือ-ซึ่งจะทำให้เครื่องมือราคาแพงเสียหาย- หรือทำให้ชิ้นส่วนเสียหายจนหมด

ข้อมูลอุตสาหกรรมแสดงให้เห็นว่ามุมร่างที่ไม่เพียงพอสามารถเพิ่มต้นทุนการผลิตได้ 15-30% โดยผ่านรอบเวลาที่ยาวนานขึ้น อัตราของเสียที่สูงขึ้น และการสึกหรอของแม่พิมพ์เร็วขึ้น เครื่องมือที่ควรมีอายุ 500,000 รอบอาจล้มเหลวที่ 200,000 เมื่อมุมร่างไม่เพียงพอ

มุมร่างทำงานอย่างไรโดยกลไก

หลักการทางวิศวกรรมนั้นตรงไปตรงมา: เมื่อชิ้นส่วนที่ขึ้นรูปเย็นลง ชิ้นส่วนจะหดตัว 0.5-7% ขึ้นอยู่กับคุณสมบัติของวัสดุ การหดตัวนี้จะสร้างแรงจับยึดที่จะดึงชิ้นส่วนให้แน่นกับแกนแม่พิมพ์ในขณะเดียวกันก็ดึงออกจากผนังของโพรงไปพร้อมๆ กัน

พื้นผิวที่ร่างไว้จะเปลี่ยนความท้าทายนี้ให้เป็นข้อได้เปรียบ ความเรียวเล็กน้อยหมายความว่าทันทีที่หมุดอีเจ็คเตอร์ดันชิ้นส่วนออกไปด้านนอกแม้เพียงเล็กน้อย ส่วนประกอบทั้งหมดก็จะขาดการสัมผัสกับพื้นผิวแม่พิมพ์ รูปทรงช่วยให้มั่นใจได้ว่าการเคลื่อนไหวอย่างต่อเนื่องจะรักษาระยะห่างมากกว่าการสร้างแรงต้าน

ลองนึกถึงการเอาจุกไม้ก๊อกเรียวออกจากขวดแทนที่จะพยายามดึงกระบอกตรงออก ความเรียวจะสร้างจุดปล่อยที่แรงเสียดทานลดลงจนใกล้ศูนย์ มุมร่างใช้ข้อดีเชิงกลแบบเดียวกันนี้กับทุกพื้นผิวแนวตั้งที่สัมผัสกับแม่พิมพ์

ข้อมูลจำเพาะมุมร่างมาตรฐาน

คำแนะนำพื้นฐานคือแรงลม 1-2 องศาต่อด้านสำหรับชิ้นส่วนที่มีความลึกของแม่พิมพ์ไม่เกิน 2 นิ้ว กลุ่มผลิตภัณฑ์นี้รองรับวัสดุเทอร์โมพลาสติกส่วนใหญ่ภายใต้สภาวะการประมวลผลมาตรฐาน

อย่างไรก็ตาม มีปัจจัยหลายประการที่บังคับให้มีการเบี่ยงเบนไปจากเส้นพื้นฐานนี้:

อัตราการหดตัวของวัสดุ: วัสดุที่เป็นผลึก เช่น โพลีเอทิลีนและไนลอน หดตัวมากขึ้นในระหว่างการทำความเย็น และต้องใช้มุมร่างที่ใหญ่กว่าวัสดุอสัณฐาน เช่น โพลีคาร์บอเนต ความแตกต่างอาจมีนัยสำคัญมาก-โพลีเอทิลีนอาจต้องใช้อุณหภูมิ 2-3 องศา โดยที่โพลีคาร์บอเนตจะจัดการได้ที่ 1 องศา

ความลึกของชิ้นส่วน: โพรงที่ลึกกว่าจะสร้างพื้นที่ผิวสำหรับการเสียดสีมากขึ้น สำหรับชิ้นส่วนที่มีความลึกเกิน 2 นิ้ว ให้เพิ่มระยะดูดประมาณ 1 องศาสำหรับแต่ละนิ้วเพิ่มเติมเพื่อชดเชยพื้นที่สัมผัสที่เพิ่มขึ้น

พื้นผิว: พื้นผิวที่มีพื้นผิวจะสร้างรอยบากขนาดเล็ก-ที่เพิ่มแรงเสียดทาน พื้นผิวสีอ่อนต้องใช้แรงลมอย่างน้อย 3 องศา ในขณะที่พื้นผิวสีหนักต้องใช้แรงลม 5 องศาขึ้นไป หลักทั่วไปคือบวก 1 องศาต่อความลึกของพื้นผิว 0.001 นิ้ว

โลหะ-บน-หน้าสัมผัสโลหะ: ในกรณีที่ส่วนประกอบของแม่พิมพ์เลื่อนเข้าหากันในระหว่างการแยก จำเป็นต้องมีการร่างอย่างน้อย 3 องศาเพื่อป้องกันการครูดและรับประกันการทำงานของแม่พิมพ์ที่ราบรื่น

วัสดุ-ข้อกำหนดเฉพาะ

พลาสติกแต่ละชนิดมีพฤติกรรมแตกต่างกันอย่างสิ้นเชิงในระหว่างการทำความเย็น ซึ่งส่งผลกระทบโดยตรงต่อข้อกำหนดด้านร่าง

ABS และพลาสติกสินค้าโภคภัณฑ์: วัสดุเทียมเหล่านี้รองรับร่างมาตรฐาน 1-2 องศาได้ดี การหดตัวปานกลางและคุณสมบัติการไหลที่ดีทำให้สามารถชดเชยการเปลี่ยนแปลงร่างเล็กน้อยได้

แก้ว-วัสดุเติม: การเติมใยแก้วจะช่วยเพิ่มความแข็งแรงแต่จะทำให้พื้นผิวมีฤทธิ์กัดกร่อนทำให้แม่พิมพ์สึกหรอเร็วขึ้น พลาสติกที่เติมแก้ว-ต้องใช้มุมร่างที่ใหญ่กว่าเรซินชนิดอ่อน เหนียว หรือ-เรซินแบบหล่อลื่นในตัวเอง- โดยทั่วไปจะอยู่ที่ขั้นต่ำ 1.5-2.5 องศา

ไนลอน: เนื้อหานี้แสดงถึงข้อยกเว้นที่น่าสนใจ ความยืดหยุ่นและคุณสมบัติการหล่อลื่นในตัวเอง-ของไนลอนทำให้บางครั้งมุมของลมสามารถลดลงหรือขจัดออกไปได้ แม้จะแนะนำให้อยู่ที่ 1-2 องศาเพื่ออายุการใช้งานเครื่องมือที่เหมาะสมที่สุด

เรซินวิศวกรรมอุณหภูมิสูง-: วัสดุเช่น PEEK และ PPS หดตัวอย่างมากและต้องมีการคำนวณร่างอย่างระมัดระวัง ความแข็งเมื่อเย็นลงหมายความว่าจะไม่งอระหว่างการดีดออก ส่งผลให้กระแสลมที่เพียงพอมีความสำคัญอย่างยิ่ง

การฉีดขึ้นรูปโลหะข้อควรพิจารณา

การฉีดขึ้นรูปโลหะทำให้เกิดภาวะแทรกซ้อนในการออกแบบมุมแบบร่าง ผงโลหะที่ผสมกับสารยึดเกาะต่างจากโพลีเมอร์ตรงที่หดตัวอย่างมากระหว่างการเผาผนึก-ซึ่งมักจะอยู่ที่ 15-20% โดยปริมาตร

การหดตัวที่รุนแรงนี้ใช้ได้ผลจริงตามข้อกำหนดฉบับร่าง ชิ้นส่วนจะดึงออกจากพื้นผิวแม่พิมพ์ได้ง่ายกว่าชิ้นส่วนพลาสติกที่เทียบเท่ากัน อย่างไรก็ตาม พฤติกรรมของระบบสารยึดเกาะในระหว่างการดีดออกครั้งแรกยังคงต้องมีการออกแบบร่างที่เหมาะสม

โดยทั่วไปส่วน MIM จะใช้ร่าง 0.5-2 องศา ขึ้นอยู่กับความซับซ้อน การหดตัวจากการเผาผนึกหมายถึงขนาดสุดท้ายแตกต่างอย่างมากจากส่วน "สีเขียว" ที่ขึ้นรูป ซึ่งจะต้องนำมาคำนวณในการคำนวณค่าเผื่อด้วย นักออกแบบจะต้องคำนึงถึงทั้งแบบร่างการขึ้นรูปและการเปลี่ยนแปลงมิติหลังการเผา

ข้อควรพิจารณาในการตกแต่งพื้นผิวก็แตกต่างกันเช่นกัน ชิ้นส่วน MIM มักจะผ่านการปฏิบัติงานขั้นที่สอง เช่น การตัดเฉือนหรือการขัดเงา ซึ่งสามารถลบหลักฐานของมุมร่างบนพื้นผิวที่สำคัญได้ ขณะเดียวกันก็รักษามุมเหล่านั้นไว้ในส่วนที่จำเป็นสำหรับการดีดออกครั้งแรก

ข้อผิดพลาดในการออกแบบทั่วไป

ข้อผิดพลาดที่พบบ่อยที่สุดเกิดขึ้นเมื่อนักออกแบบเพิกเฉยต่อฉบับร่างโดยสิ้นเชิงระหว่างการสร้างต้นแบบ ชิ้นส่วนที่ออกแบบมาสำหรับการพิมพ์ 3 มิติหรือเครื่องจักรกลซีเอ็นซี-โดยที่แบบร่างไม่มีจุดประสงค์-ในการเปลี่ยนไปใช้การฉีดขึ้นรูปได้ไม่ดี การปรับปรุงแบบร่างใหม่ให้กลายเป็นการออกแบบขั้นสุดท้ายมักต้องมีการออกแบบใหม่ทั้งหมด ซึ่งจะทำให้การผลิตล่าช้าและทำให้ต้นทุนสูงขึ้น

ข้อผิดพลาดที่เกิดขึ้นอย่างต่อเนื่องอีกประการหนึ่งเกี่ยวข้องกับการใช้ร่างแบบเดียวกันกับคุณสมบัติทั้งหมด ชิ้นส่วนที่ซับซ้อนจำเป็นต้องมีมุมร่างที่หลากหลายซึ่งปรับให้เหมาะกับรูปทรง ความลึก และฟังก์ชันของแต่ละคุณลักษณะ ซี่โครง บอส และเป้าเสื้อกางเกงแต่ละอันมีข้อกำหนดเฉพาะที่แตกต่างจากพื้นผิวผนังหลัก

การออกแบบเจ้านายที่มีขนาดเล็กรวมกับร่างที่ไม่เพียงพอทำให้เกิดพายุที่สมบูรณ์แบบสำหรับปัญหาการดีดออก เจ้านายอาจแตกร้าวระหว่างการดีดออกหรือทำให้เกิดรอยจมบนพื้นผิวฝ่ายตรงข้าม ผลลัพธ์ทั้งสองต้องอาศัยการทำงานซ้ำซึ่งมีราคาแพง

บางครั้งนักออกแบบใช้แบบร่างมากเกินไปเพื่อทำให้การผลิตง่ายขึ้นโดยไม่พิจารณาถึงผลกระทบจากการใช้งาน ตัวเสื้อของคอนเนคเตอร์ที่มีกระแสลม 5 องศาอาจดีดออกได้อย่างสวยงาม แต่ไม่สามารถรักษาพิกัดความเผื่อของขนาดสำหรับการผสมพันธุ์ที่เหมาะสมได้ แบบร่างที่เหมาะสมที่สุดจะสร้างสมดุลระหว่างความสามารถในการผลิตกับข้อกำหนดด้านประสิทธิภาพ

การคำนวณแบบร่างสำหรับเรขาคณิตที่ซับซ้อน

ชิ้นส่วนทรงกระบอกหรือกล่องที่เรียบง่าย-เป็นไปตามหลักเกณฑ์ร่างมาตรฐานอย่างตรงไปตรงมา องค์ประกอบในโลกแห่งความเป็นจริง-ที่มีคุณสมบัติหลากหลาย ความลึกที่แตกต่างกัน และข้อกำหนดด้านการทำงานจำเป็นต้องมีการวิเคราะห์อย่างเป็นระบบ

เริ่มต้นด้วยการระบุเส้นแยก-ระนาบที่แม่พิมพ์แยกออกจากกัน ทุกพื้นผิวจะต้องร่างออกไปจากเส้นนี้ในทิศทางของการเปิดแม่พิมพ์ สำหรับชิ้นส่วนที่มีการกลึงตัดเส้นกึ่งกลาง ทั้งส่วนบนและส่วนล่างจำเป็นต้องมีการพิจารณาร่างที่เป็นอิสระ

คุณสมบัติภายใน: แกนที่สร้างรูหรือส่วนเว้าจะหดตัวลงบนแม่พิมพ์ระหว่างการทำความเย็น โดยทั่วไปแล้วพื้นผิวภายในจะต้องมีแรงลมมากกว่าพื้นผิวภายนอก 0.5-1 องศาจึงจะสามารถเอาชนะผลกระทบจากการหนีบนี้ได้

อันเดอร์คัท: การตัดส่วนล่างที่แท้จริงไม่สามารถร่างออกไปได้ และต้องใช้การดำเนินการด้านข้างหรือเครื่องมือที่ซับซ้อน ก่อนที่จะเพิ่มคุณสมบัติแม่พิมพ์ที่มีราคาแพง ให้ตรวจสอบว่ากระแสลมที่เพิ่มขึ้นเล็กน้อยสามารถกำจัดการตัดส่วนล่างทั้งหมดได้หรือไม่

บานพับแบบสแน็ปอินและบานพับแบบมีชีวิต: คุณสมบัติการทำงานเหล่านี้มักจะต่อสู้กับข้อกำหนดฉบับร่าง Snap Fit จำเป็นต้องมีขนาดที่แม่นยำซึ่งมุมของร่างจะเปลี่ยนแปลงไป วิธีแก้ปัญหาเกี่ยวข้องกับการใช้กระแสลมน้อยที่สุด (0.25-0.5 องศา) และทำงานอย่างใกล้ชิดกับผู้ผลิตแม่พิมพ์เพื่อเพิ่มประสิทธิภาพระบบดีดตัวออก

ทิศทางแบบร่างและการเปิดแม่พิมพ์

ประสิทธิผลของมุมร่างขึ้นอยู่กับการวางแนวที่สัมพันธ์กับทิศทางการเปิดแม่พิมพ์เป็นอย่างมาก ชิ้นส่วนอาจมีกระแสลม 2 องศาที่สวยงามซึ่งไม่ได้ประโยชน์อะไรหากใช้ตั้งฉากกับทิศทางการดึง

ลองนึกภาพชิ้นส่วนทรงกระบอกที่ขึ้นรูปในแนวตั้ง ร่างที่ใช้กับเส้นรอบวงช่วยในการดีดออก แบบร่างที่นำไปใช้กับพื้นผิวด้านบนและด้านล่างไม่ได้ช่วยอะไรในการดีดออก แต่อาจจำเป็นด้วยเหตุผลด้านความสวยงามหรือการใช้งาน การทำความเข้าใจความแตกต่างนี้จะช่วยป้องกันการสูญเสียงบประมาณมุมแบบร่างบนพื้นผิวที่ไม่ต้องการ

สำหรับชิ้นส่วนที่มีรูปทรงที่ซับซ้อน ซอฟต์แวร์วิเคราะห์การไหลของแม่พิมพ์สามารถจำลองการดีดออกและระบุส่วนที่เป็นปัญหาก่อนที่จะตัดเหล็กได้ การจำลองเหล่านี้จะเผยให้เห็นว่ามุมของร่างมีเพียงพอและจำเป็นต้องปรับเปลี่ยนจุดใดบ้าง

การปรับสมดุลแบบร่างด้วยความคลาดเคลื่อนของมิติ

มุมร่างจำเป็นต้องเปลี่ยนขนาดชิ้นส่วน ผนังสูง 100 มม. และมีแรงดูด 1 องศา ต่างกัน 1.75 มม. ระหว่างด้านบนและด้านล่าง สำหรับการใช้งานจำนวนมาก รูปแบบนี้ไม่เกี่ยวข้อง สำหรับการประกอบที่มีความแม่นยำ จะทำให้เกิดปัญหาร้ายแรง

การแก้ปัญหาเกี่ยวข้องกับการวางร่างเชิงกลยุทธ์ ใช้ร่างเต็มรูปแบบกับพื้นผิวที่ไม่สำคัญ- ในขณะเดียวกันก็ลดการเกิดลมบนพื้นผิวด้วยข้อกำหนดความทนทานที่เข้มงวด บางครั้งการผลิตสามารถบรรลุกระแสลม 0.25 องศาบนพื้นผิวเฉพาะได้เมื่อจำเป็น แม้ว่าจะมีต้นทุนและความเสี่ยงเพิ่มขึ้นก็ตาม

อีกวิธีหนึ่งใช้คุณลักษณะที่แปลเป็นภาษาท้องถิ่นเพื่อรักษามิติข้อมูลที่สำคัญ ตัวเรือนตัวเชื่อมต่อแบบขึ้นรูปอาจมีกระแสลม 2 องศาบนผนังภายนอก แต่รวม-พื้นผิว Datum ที่ขึ้นรูปด้วยกระแสลมน้อยที่สุดเพื่อการจัดตำแหน่งที่แม่นยำระหว่างการประกอบ

ผลกระทบของพื้นผิวและการตกแต่งพื้นผิว

พื้นผิวพื้นผิวเปลี่ยนแปลงข้อกำหนดแบบร่างโดยพื้นฐาน พื้นผิวกระจกขัดเงาสามารถเลื่อนออกจากแม่พิมพ์ได้อย่างง่ายดายด้วยแรงดูด 0.5-1 องศา ส่วนเดียวกันกับพื้นผิวหนังนั้นต้องใช้เวลา 3-5 องศาเพื่อป้องกันไม่ให้รูปแบบพื้นผิวทำหน้าที่เป็นตัวล็อคแบบกลไก

การคำนวณมาตรฐานจะเพิ่มระยะร่าง 1 องศาสำหรับทุก ๆ 0.001 นิ้ว (0.025 มม.) ของความลึกของพื้นผิว ซึ่งอธิบายถึงรอยตัดระดับไมโคร-ที่เกิดจากการกัดด้วยสารเคมีหรือกระบวนการสร้างพื้นผิวด้วยเลเซอร์ที่ใช้ในการสร้างลวดลายพื้นผิว

ประเภทของพื้นผิวมีความสำคัญมากกว่าความลึก ลวดลายเรขาคณิตที่มีขอบคมต้องใช้ร่างมากกว่าลวดลายทั่วไป พื้นผิวที่มีทิศทางบางครั้งอาจลดความต้องการแบบร่างได้หากเลื่อนออกไปตามทิศทางการดึง

การสร้างต้นแบบและการตรวจสอบความถูกต้อง

ก่อนที่จะตัดสินใจใช้เครื่องมือการผลิต ให้ตรวจสอบมุมร่างโดยใช้เครื่องมือต้นแบบ แม่พิมพ์อะลูมิเนียมหรือเครื่องมือที่พิมพ์แบบ 3 มิติ-ทำให้สามารถทดสอบพฤติกรรมการดีดออกได้จริงภายใต้สภาวะที่สมจริง

ระวังปัญหาเล็กๆ น้อยๆ ระหว่างการทดสอบการทำงาน ชิ้นส่วนอาจดีดออกได้สำเร็จ แต่แสดงความเครียดสีขาว รอยขีดข่วนเล็กๆ น้อยๆ หรือการบิดเบือนมิติ อาการเหล่านี้บ่งชี้ว่ากระแสลมไม่เพียงพอแม้ว่าจะไม่เกิดความล้มเหลวในการดีดออกขั้นต้นก็ตาม

การทดสอบแบบก้าวหน้าโดยใช้ดราฟต์แทรกแบบปรับได้ในเครื่องมือแบบอ่อนสามารถระบุดราฟต์ขั้นต่ำที่เป็นไปได้ก่อนที่จะชุบแข็งแม่พิมพ์ที่ผลิตเหล็ก วิธีการทำซ้ำนี้ช่วยป้องกันการแก้ไขเครื่องมือชุบแข็งที่มีราคาแพง

กลยุทธ์ร่างขั้นสูง

นักออกแบบแม่พิมพ์ที่มีทักษะใช้เทคนิคที่ซับซ้อนเพื่อลดผลกระทบแบบร่างต่อการทำงานของชิ้นส่วน แนวทางหนึ่งใช้การร่างแบบแปรผัน-โดยการใช้มุมขั้นต่ำที่จำเป็นกับพื้นผิวที่สำคัญในขณะที่ใช้แบบร่างมาตรฐานในที่อื่น

การออกแบบช่องแยกสามารถลดข้อกำหนดในการร่างได้โดยการย้ายเส้นแยกไปยังพื้นที่ที่มีความสำคัญน้อยกว่า ชิ้นส่วนที่ต้องการร่าง 3 องศาด้วยเครื่องมือทั่วไปอาจให้ผลลัพธ์ที่ยอมรับได้หากใช้ 1 องศาโดยใช้โครงสร้างแม่พิมพ์ที่สร้างสรรค์

สำหรับการใช้งานที่มีความแม่นยำเป็นพิเศษ-ซึ่งไม่สามารถทนทานต่อกระแสลมได้ บางครั้งนักออกแบบจึงหันไปใช้แม่พิมพ์ที่มีแกนที่ยุบตัวหรือมีรอยตัดทางกล โซลูชันเหล่านี้ทำให้ต้นทุนเครื่องมือเพิ่มขึ้นอย่างมาก แต่ช่วยให้สามารถขึ้นรูปชิ้นส่วนที่ปกติจะเป็นไปไม่ได้

การตรวจสอบและการควบคุมคุณภาพ

การวัดมุมร่างต้องใช้เทคนิคที่ระมัดระวัง ข้อผิดพลาดทั่วไป ได้แก่ การจัดตำแหน่งพื้นผิวอ้างอิงที่ไม่ถูกต้อง การวัดพื้นที่ผิวไม่เพียงพอ และความล้มเหลวในการคำนึงถึงผลกระทบต่อการตกแต่งพื้นผิวในการวัด

ระบบการวัดแบบดิจิทัล เช่น เครื่องวัดพิกัด ให้การตรวจสอบมุมแบบร่างที่แม่นยำ ซอฟต์แวร์ CMM สมัยใหม่ประกอบด้วยขั้นตอนพิเศษที่กำหนดทิศทางการดึงและคำนวณมุมที่สัมพันธ์กับเวกเตอร์นี้ ซึ่งมีประโยชน์อย่างยิ่งสำหรับชิ้นส่วนที่ซับซ้อนซึ่งมีมุมร่างหลายมุม

ชิ้นส่วนการผลิตควรได้รับการตรวจสอบร่างเป็นระยะเพื่อตรวจจับการเปลี่ยนแปลงอย่างค่อยเป็นค่อยไปจากการสึกหรอหรือการบำรุงรักษาของแม่พิมพ์ การเคลื่อนตัวในมุมร่างมักก่อปัญหาเครื่องมือที่ร้ายแรงกว่า

ต้นทุน-การวิเคราะห์ผลประโยชน์

มุมร่างที่เพียงพอช่วยลดต้นทุนการผลิตด้วยกลไกหลายอย่าง รอบเวลาที่รวดเร็วขึ้นจะช่วยประหยัดเงินได้มากจากการดำเนินการผลิต ชิ้นส่วนที่ดีดออกใน 2 วินาทีแทนที่จะเป็น 4 วินาทีจะผลิตชิ้นส่วนได้มากกว่า 50% ต่อชั่วโมงเครื่องจักร

อายุการใช้งานของแม่พิมพ์จะดีขึ้นอย่างมากเมื่อมีร่างที่เหมาะสม เครื่องมือที่ออกแบบมาสำหรับ 1 ล้านรอบอาจทำได้เพียง 300,000 รอบหากไม่มีกระแสลมเพียงพอ ซึ่งต้องมีการเปลี่ยนก่อนเวลาอันควรหรือการตกแต่งใหม่ราคาแพง

การลดเศษซากให้ผลลัพธ์{0}}สำคัญทันที แม้แต่อัตราข้อบกพร่อง 2% จากความเสียหายจากการดีดออกก็ยังต้องใช้อัตรากำไรจากการผลิตที่มีปริมาณสูง- มุมร่างที่กำจัดข้อบกพร่องเหล่านี้จะต้องจ่ายเองภายในหลายพันรอบ

คำถามที่พบบ่อย

ฉันสามารถขึ้นรูปชิ้นส่วนที่มีมุมร่างเป็นศูนย์ได้หรือไม่

ในทางเทคนิค ร่างเป็นศูนย์สามารถทำได้โดยใช้วัสดุที่อ่อนนุ่มและยืดหยุ่นมาก เช่น ซิลิโคนหรือไนลอนบางเกรด อย่างไรก็ตาม แม้วัสดุเหล่านี้จะได้รับประโยชน์จากกระแสลมที่น้อยที่สุดเพื่อยืดอายุการใช้งานของเครื่องมือ สำหรับพลาสติกวิศวกรรมที่มีความแข็ง ความร่างเป็นศูนย์รับประกันปัญหาการดีดออก ปริมาณลมขั้นต่ำที่แนะนำสำหรับชิ้นส่วนฉีดใดๆ-คือ 0.25-0.5 องศา

มุมร่างส่งผลต่อความแข็งแรงของชิ้นส่วนอย่างไร

มุมร่างเองมักไม่ส่งผลกระทบต่อประสิทธิภาพของโครงสร้าง ความแปรผันของมิติเล็กน้อยจากการเทเปอร์ไม่ค่อยส่งผลต่อ-ความสามารถในการรับน้ำหนัก อย่างไรก็ตาม ชิ้นส่วนที่ได้รับความเสียหายระหว่างการดีดออกเนื่องจากมีกระแสลมไม่เพียงพอสามารถพัฒนาความเข้มข้นของความเค้นภายในซึ่งส่งผลต่อความแข็งแกร่ง ร่างที่เหมาะสมจะปรับปรุงคุณภาพของชิ้นส่วนโดยการป้องกันความเสียหายจากการดีดออก

จะเกิดอะไรขึ้นหากการออกแบบของฉันไม่สามารถรองรับมุมร่างมาตรฐานได้

ทำงานร่วมกับนักออกแบบแม่พิมพ์ที่มีประสบการณ์เพื่อสำรวจทางเลือกอื่น ตัวเลือกต่างๆ ได้แก่ ระบบดีดออกแบบพิเศษ แม่พิมพ์ที่มีการทำงานด้านข้าง หรือการออกแบบช่องแยก ในกรณีที่รุนแรง การทำงานขั้นที่สอง เช่น การตัดเฉือนสามารถขจัดกระแสลมออกจากพื้นผิวที่สำคัญหลังจากการขึ้นรูปได้ แต่ละโซลูชันเพิ่มต้นทุนและความซับซ้อน แต่อาจจำเป็นสำหรับแอปพลิเคชันบางอย่าง

พื้นผิวทั้งหมดจำเป็นต้องมีมุมร่างเท่ากันหรือไม่?

คุณลักษณะที่แตกต่างกันสามารถและควรมีมุมร่างที่แตกต่างกันซึ่งปรับให้เหมาะกับความต้องการเฉพาะของตน ซี่โครงอาจใช้ 2 องศา ผนังภายนอก 1.5 องศา และบอส 1 องศา สิ่งสำคัญคือต้องแน่ใจว่าทุกพื้นผิวมีกระแสลมเพียงพอโดยสัมพันธ์กับความลึก พื้นผิว และตำแหน่งในแม่พิมพ์

ข้อควรพิจารณาในการดำเนินการ

การใช้งานมุมแบบร่างที่ประสบความสำเร็จเริ่มต้นในระหว่างขั้นตอนการออกแบบเบื้องต้น ซอฟต์แวร์ CAD สามารถใช้แบบร่างได้โดยอัตโนมัติ แต่การตรวจสอบด้วยตนเองช่วยให้มั่นใจว่าทิศทางของแบบร่างสอดคล้องกับการเปิดแม่พิมพ์ที่ต้องการ การทบทวนการออกแบบควรตรวจสอบความเพียงพอของร่างอย่างชัดเจนก่อนที่จะสรุปรูปทรงเรขาคณิต

การสื่อสารระหว่างวิศวกรออกแบบและผู้ผลิตแม่พิมพ์ถือเป็นสิ่งสำคัญ นักออกแบบเข้าใจข้อกำหนดด้านการใช้งาน ผู้ผลิตแม่พิมพ์เข้าใจข้อจำกัดในการผลิต การทำงานร่วมกันตั้งแต่เนิ่นๆ จะระบุถึงการประนีประนอมที่เหมาะสมที่สุดระหว่าง-ความต้องการที่แข่งขันกันในบางครั้ง

เอกสารควรระบุไม่เพียงแต่มุมร่าง แต่ยังรวมถึงทิศทางร่างและพื้นผิวอ้างอิงด้วย ข้อมูลจำเพาะที่ไม่ชัดเจนทำให้เกิดความเข้าใจผิดที่มีค่าใช้จ่ายสูงในระหว่างการผลิตเครื่องมือ ภาพวาดที่ชัดเจนพร้อมคำบรรยายภาพแบบร่างที่มีคำอธิบายประกอบจะช่วยป้องกันปัญหาเหล่านี้

การลงทุนในการออกแบบมุมร่างที่เหมาะสมจะจ่ายเงินปันผลตลอดอายุการผลิตของผลิตภัณฑ์ ชิ้นส่วนที่ขับออกมาได้อย่างหมดจด แม่พิมพ์ที่มีอายุการใช้งานที่คาดหวัง และสายการผลิตที่ทำงานโดยไม่หยุดชะงัก-ผลลัพธ์เหล่านี้เกิดจากการเอาใจใส่อย่างระมัดระวังต่อข้อกำหนดการผลิตขั้นพื้นฐานนี้

มุมร่างแสดงถึงรายละเอียดทางวิศวกรรมอย่างหนึ่งที่ดูเหมือนเล็กน้อยจนถูกละเลย จากนั้นสิ่งเหล่านี้จะกลายเป็นบทเรียนราคาแพงเกี่ยวกับความสำคัญของการออกแบบเพื่อความสามารถในการผลิต การทำความเข้าใจและการประยุกต์ใช้มุมร่างที่เหมาะสมตั้งแต่เริ่มต้นจะแยกโครงการที่ประสบความสำเร็จออกจากโครงการที่มีปัญหา

อ้างอิง:

Protolabs - แนวทางร่างมุมสำหรับการฉีดขึ้นรูป (protolabs.com)

FirstMold - มุมร่างในการออกแบบแม่พิมพ์คืออะไร (firstmold.com)

RevPart - คำแนะนำแบบร่างการฉีดขึ้นรูป (revpart.com)

ScienceDirect - หัวข้อวิศวกรรมมุมแบบร่าง (sciencedirect.com)

Fictiv - การฉีดขึ้นรูปมุมแบบร่าง (fictiv.com)

คู่มือการออกแบบ RapidDirect - มุมร่างสำหรับการออกแบบแม่พิมพ์ฉีด (rapiddirect.com)
