แม่พิมพ์เป่าคืออะไร?

ได้รับโทรศัพท์จากบริษัทสตาร์ทอัพด้านบรรจุภัณฑ์ในโอไฮโอเมื่อสองสัปดาห์ก่อน Guy ต้องการเสนอราคาขวดยา 50,000 ขวดต่อเดือน และเอาแต่ถามเกี่ยวกับ "แม่พิมพ์" เหมือนเป็นเครื่องมือชิ้นหนึ่ง ฉันใช้เวลายี่สิบนาทีเพื่ออธิบายว่าเขาต้องการ - แม่พิมพ์ parison สำหรับฉีดและแม่พิมพ์เป่าสำหรับการขึ้นรูปอย่างน้อยสองชิ้น เครื่องมือที่แตกต่างกัน งานที่แตกต่างกัน ปวดหัวต่างกัน.

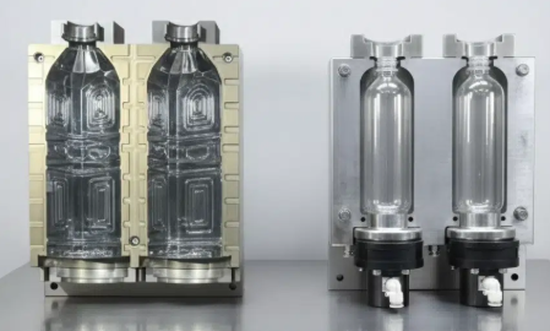

แม่พิมพ์เป่าในการฉีดเป่าเป็นครึ่งหนึ่งที่ทำให้รูปทรงขวดของคุณเป็นจริง มันอยู่ที่สถานีสอง พาริสันที่ร้อนเข้ามาจากสถานีฉีดบนแกนหลัก แม่พิมพ์ปิดรอบๆ การอัดอากาศกระทบ พลาสติกจะขยายตัวไปตามผนังของช่อง นั่นคือจุดที่ขวดของคุณใช้จับไหล่ ลำตัว และฐานของมัน แม่พิมพ์พาริสันแค่ทำหลอดทดลอง แม่พิมพ์เป่าทำให้เป็นจริง

อลูมิเนียมกับเหล็ก

แม่พิมพ์เป่าส่วนใหญ่สำหรับ IBM run aluminium. 7075-T6 เป็นแบบมาตรฐาน ค่าการนำความร้อนอยู่ที่ประมาณ 130 W/m·K - ดีกว่าเหล็ก P20 ที่ 29 W/m·K มาก คุณกำลังปั่นจักรยานทุกๆ 10 ถึง 15 วินาที ความร้อนนั้นต้องไปที่ไหนสักแห่ง

ฉันวิ่งแม่พิมพ์เป่าเหล็กเพียงครั้งเดียว ลูกค้ายืนกรานว่า. 2018 บริษัทเครื่องสำอางแห่งหนึ่งในรัฐนิวเจอร์ซีย์ต้องการให้ขวดหยดขนาด 30 มล. ของตนมีผิวเคลือบเหมือนกระจก เราเลือกใช้ S136 ชุบแข็งถึง 52 HRC ฟันผุที่สวยงาม รอบเวลาเพิ่มขึ้นจาก 12 วินาทีเป็น 19 วินาที พวกเขากินต้นทุนเป็นเวลาหกเดือนก่อนที่จะเปลี่ยนกลับไปใช้อะลูมิเนียมที่มีการขัดเงาด้วยไอน้ำ ใกล้พอแล้ว.

อลูมิเนียมสึกหรอเร็วขึ้น ไม่มีการรับรอบมัน แม่พิมพ์เหล็กอาจทำงานได้ 3 ล้านรอบ อะลูมิเนียมจะทะลุยอดประมาณ 800,000 ถึง 1.2 ล้านก่อนที่เส้นแยกจะเริ่มดูหยาบและแฟลชของคุณแย่ลง คุณกำหนดงบประมาณสำหรับการตกแต่งใหม่หรือเปลี่ยนใหม่

สายทำความเย็น

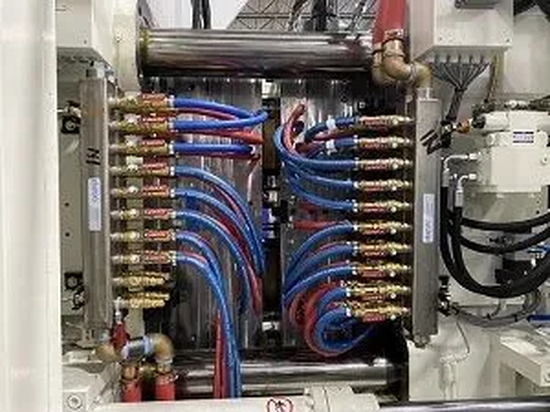

เค้าโครงของช่องระบายความร้อนของคุณสร้างหรือหยุดรอบเวลา ฉันเคยเห็นร้านค้าต่างๆ ใช้ปืนเจาะตรง-โดยเจาะรูจากบนลงล่าง และสงสัยว่าเหตุใดฐานของร้านจึงบิดเบี้ยว ฐานเป็นส่วนที่หนาที่สุดของขวดส่วนใหญ่ มันต้องการวงจรของตัวเอง

โดยทั่วไปเราใช้ช่องเส้นผ่านศูนย์กลาง 8 มม. สำหรับขวดขนาดเล็กที่มีปริมาตรต่ำกว่า 100 มล. ภาชนะที่ใหญ่กว่าจะมีขนาด 10 มม. หรือ 12 มม. ระยะห่างจากพื้นผิวโพรง - 15 มม. ถึง 20 มม. หากเข้าใกล้กว่านี้และคุณอาจเสี่ยงต่อจุดร้อนที่เส้นกึ่งกลางของช่องสัญญาณพลาด ไกลออกไปและคุณก็แค่ทำความร้อนน้ำหล่อเย็น

อุณหภูมิของน้ำขึ้นอยู่กับเรซิน HDPE ชอบความเย็น 10 องศา ถึง 15 องศา . PET ต้องการอุณหภูมิที่อุ่นขึ้น ประมาณ 20 องศาถึง 30 องศา ไม่เช่นนั้นคุณก็จะได้รับความเครียดจากความเครียด PP นั่งอยู่ตรงกลาง ฉันเก็บแผ่นโกงติดไว้ที่ฝากล่องเครื่องมือ

แผ่นกั้นในรูตันช่วยได้ Bubblers ก็ทำงานเช่นกัน อย่าไปเสียเงินซื้อแหวน O- เลย มีเชื้อราท่วมสื่อมวลชนที่โรงงานในรัฐมิชิแกนเมื่อปีที่แล้ว พื้นร้านดูเหมือนสระว่ายน้ำ โอริงหนึ่งตัวที่เสียชีวิตไปแล้ว

การระบายอากาศ

แม่พิมพ์เป่าดักจับอากาศ ปารีสขยายและผลักบรรยากาศออกไป หากหนีไม่พ้นก็เติมไม่ครบที่ปลายแขน บีบบริเวณรอบๆ ที่จับ ตัวอักษรลึก รัศมีส้นเท้าบนขวด

แนวทางมาตรฐานคือเผาช่องระบายอากาศในจุดที่มีปัญหา เม็ดมีดโลหะที่มีรูพรุน มักเป็นสีบรอนซ์หรือสเตนเลส มีขนาดรูพรุนประมาณ 7 ถึง 15 ไมครอน เล็กพอที่จะกั้นพลาสติกแต่ใหญ่พอสำหรับอากาศ เราจัดวางให้อยู่ในระดับเดียวกับพื้นผิวของโพรง และปูด้วย Loctite 638

ผู้ชายบางคนบดช่องระบายอากาศบนแนวแยก. 0.02 มม. ถึง 0.04 มม. ลึก 3 มม. ถึง 5 มม. ไหลไปสู่ชั้นบรรยากาศ ใช้งานได้ดีกับรูปร่างที่เรียบง่าย ที่จับและการพิมพ์ลายนูนลึกยังคงต้องใช้ปลั๊กที่มีรูพรุน

ช่องระบายอากาศอุดตัน พีวีซีและสารเติมแต่งบางชนิดแย่ที่สุด คุณกำลังดึงแม่พิมพ์เพื่อทำความสะอาดเรซินที่ไม่ดีทุกๆ 50,000 ถึง 100,000 ช็อต HDPE ทำงานสะอาดขึ้น PP อยู่ระหว่างนั้น

ตำแหน่งของเส้นแยก

ตำแหน่งที่คุณแยกแม่พิมพ์จะเป็นตัวกำหนดว่าเส้นพยานปรากฏบนขวดของคุณที่ใด คนการตลาดเกลียดการพรากจากกัน ข้อมูลจำเพาะด้านคุณภาพของขวดเครื่องสำอางบางครั้งระบุว่าค่าสูงสุดไม่ตรงกัน 0.05 มม. นั่นแน่นนะ ร้านขายแม่พิมพ์ของคุณควรมีเครื่องเจาะจิ๊กที่ดี

ขวดที่ไม่สมมาตรทำให้ปวดหัว นักออกแบบจำนวนมากวาดสิ่งที่ดูเป็นธรรมชาติและส่งต่อให้กับฝ่ายวิศวกรรม ตอนนี้คุณกำลังเลือกระหว่างเส้นแยกที่พาดผ่านหน้าขวด หรือการแยกแม่พิมพ์ในมุมและการต่อสู้กับกระแสน้ำในทุกพื้นผิว

ฉันขอโมเดล 3 มิติก่อนที่จะเสนอราคาตอนนี้ มีโปรเจ็กต์มากเกินไปที่การเรนเดอร์ที่สวยงามไม่ได้กล่าวถึงการตัดราคาที่แผงด้านหลัง

การลงทะเบียนและการจัดตำแหน่ง

ครึ่งหนึ่งของแม่พิมพ์เป่าจะต้องกระทบจุดเดิมทุกรอบ หมุดผู้นำและบุชชิ่งเป็นพื้นฐาน อินเตอร์ล็อคแบบเรียวถ้าลูกค้าใช้ข้อกำหนดที่เข้มงวดในการกระจายความหนาของผนัง คุณกำลังดูที่ ±0.1 มม. หรือดีกว่าบนครึ่งแม่พิมพ์ที่ประกบกัน

การสึกหรอปรากฏขึ้นหลังจากยิงไปแล้ว 300,000 นัด บูชเริ่มเลอะเทอะ ความหนาของผนังด้านหนึ่งของขวดคืบคลานขึ้นในขณะที่อีกด้านหนึ่งบางลง QC จะตรวจจับได้ในที่สุดเมื่อขวดเริ่มไม่ผ่านการทดสอบการตกหล่น

เราระบุบูชบรอนซ์บนแม่พิมพ์อะลูมิเนียม เหล็กชุบแข็งบนเหล็กกล้า เปลี่ยนพินและบูชเมื่อทำการตกแต่งใหม่ ไม่คุ้มที่จะข้ามไป

เกิดอะไรขึ้น

แฟลชเป็นสิ่งที่ชัดเจน เส้นแยกเปิดออก พลาสติกบีบออก คุณกำลังตัดแต่งขยะและเฝ้าดูอัตราของเสียที่เพิ่มขึ้น สามารถยึดน้ำหนักได้ สามารถสวมใส่แยกพื้นผิวได้ อาจมีแรงดันลมสูงเกินไป

จุดบางเกิดขึ้นเมื่อพาริสันไม่อยู่ตรงกลางแกนกลางหรือครึ่งหนึ่งของแม่พิมพ์เป่าไม่เรียงกัน พลาสติกยืดออกด้านหนึ่งมากกว่าอีกด้านหนึ่ง คุณจะเห็นได้จากการวัดความหนาของผนัง ขวดไม่ผ่านการทดสอบการบีบในทิศทางหนึ่ง แต่ผ่านในอีกทิศทางหนึ่ง

พื้นผิวเปลือกส้มจะปรากฏขึ้นเมื่อพื้นผิวแม่พิมพ์เย็นเกินไปหรือเรซินร้อนเกินไป การหดตัวที่แตกต่างกันกับผนังโพรง บางครั้งมันเป็นเพียงพื้นผิวแม่พิมพ์เก่าที่ต้องขัดใหม่

ขวดที่ติดอยู่หมายความว่ามุมดูดของคุณตื้นเกินไปหรือความเย็นของคุณไม่เพียงพอ พลาสติกจะหดตัวลงบนด้านแกนกลางแทนที่จะปล่อยลงแม่พิมพ์เป่า หมุดอีเจ็คเตอร์ช่วยได้แต่จะทิ้งร่องรอยไว้

แม่พิมพ์เป่าไม่ได้เป็นเพียงครึ่งหนึ่งของเครื่องมือของ IBM แม่พิมพ์พาริสันรองรับการออกแบบประตู การทรงตัวของนักวิ่ง และปัญหาการฉีดยาทั้งหมด แม่พิมพ์เป่าจะต้องสร้างรูปร่าง ทำให้พลาสติกเย็นลง ปล่อยอากาศออก และปล่อยชิ้นส่วนออก ทำสี่สิ่งเหล่านั้นและคุณกำลังดำเนินการผลิต พลาดคนใดคนหนึ่งและคุณกำลังคุยโทรศัพท์กับร้านขายแม่พิมพ์ของคุณ
