การวาร์ปคืออะไร?

การบิดงอคือการเสียรูปที่เกิดขึ้นเมื่อวัสดุเย็น แห้ง หรือแข็งตัวไม่สม่ำเสมอ ส่งผลให้วัสดุโค้งงอ บิด หรือโค้งงอจากรูปร่างที่ต้องการ การบิดเบือนมิตินี้เกิดขึ้นในกระบวนการผลิตและวัสดุหลายประเภท ตั้งแต่การฉีดขึ้นรูปพลาสติก การพิมพ์ 3 มิติ ไปจนถึงงานไม้ เมื่อใดก็ตามที่ความเครียดภายในเกินความสามารถเชิงโครงสร้างของวัสดุเพื่อรักษารูปแบบดั้งเดิม

ทำความเข้าใจกลไกพื้นฐานเบื้องหลังการบิดเบี้ยว

ที่แกนกลาง การบิดงอเกิดขึ้นจากความเครียดที่แตกต่างกันภายในวัสดุ เมื่อส่วนหนึ่งของวัสดุเกิดการเปลี่ยนแปลงทางกายภาพในอัตราที่แตกต่างจากส่วนอื่น ความไม่สมดุลที่เกิดขึ้นจะสร้างแรงภายในที่แสดงออกถึงการเสียรูปที่มองเห็นได้

คำอธิบายเกี่ยวกับโมเลกุลจะแตกต่างกันไปตามประเภทของวัสดุ ในพลาสติก โมเลกุลจะขยายตัวเมื่อถูกความร้อนและหดตัวเมื่อเย็นลง ในระหว่างการผลิต หากชั้นพื้นผิวแข็งตัวในขณะที่ชั้นในยังคงหลอมเหลว หรือหากด้านหนึ่งเย็นตัวเร็วกว่าอีกด้าน วัสดุจะเกิดการไล่ระดับความเค้น เมื่อความเค้นเหล่านี้เกินความสามารถของวัสดุในการคงความเรียบ การบิดงอจะเกิดขึ้น

ในไม้ กลไกเกี่ยวข้องกับการเปลี่ยนแปลงปริมาณความชื้น เส้นใยไม้จะหดตัวเมื่อสูญเสียความชื้นและขยายตัวเมื่อดูดซับ เนื่องจากการวางแนวลายไม้ส่งผลต่ออัตราการหดตัวที่แตกต่างกันไปตามแกนต่างๆ การอบแห้งที่ไม่สม่ำเสมอทำให้เกิดเงื่อนไขในการบิดเบี้ยว กระดานที่แห้งเร็วกว่าด้านหนึ่งมากกว่าอีกด้านหนึ่งจะโค้งไปทางด้านที่แห้งกว่าอย่างหลีกเลี่ยงไม่ได้

บทบาทที่สำคัญของคุณสมบัติของวัสดุ

วัสดุที่แตกต่างกันมีความอ่อนไหวต่อการบิดงอที่แตกต่างกันอย่างมาก พลาสติกกึ่งผลึก- เช่น โพลีโพรพีลีนและโพลีเอทิลีนจะบิดงอได้ง่ายกว่าพลาสติกอสัณฐาน เช่น โพลีคาร์บอเนตหรือโพลีสไตรีน ความแตกต่างนี้เกิดขึ้นเนื่องจากโครงสร้างผลึกที่เกิดขึ้นระหว่างการทำความเย็นทำให้เกิดการหดตัวในแนวตั้งฉากกับทิศทางการไหลอย่างมีนัยสำคัญมากขึ้น

ในวัสดุกึ่งผลึก- โมเลกุลจะรักษาทิศทางในทิศทางการไหลในระหว่างการทำความเย็นและเริ่มตกผลึกใหม่ ส่งผลให้อัตราการหดตัวสูงขึ้นอย่างมีนัยสำคัญเมื่อเทียบกับโพลีเมอร์อสัณฐาน บริเวณที่เป็นผลึกหดตัวมากกว่าบริเวณที่ไม่มีรูปร่าง ทำให้เกิดรูปแบบความเค้นแบบทิศทาง

วัสดุเสริมไฟเบอร์-เพิ่มความซับซ้อนอีกชั้นหนึ่ง เส้นใยที่ใส่เข้าไปในพลาสติกจะไม่ขยายตัวหรือหดตัวตามการเปลี่ยนแปลงของอุณหภูมิ ดังนั้นวัสดุที่เติมเส้นใย-จึงมักจะเกิดการหดตัวน้อยลงในทิศทางของการวางแนวของเส้นใย อย่างไรก็ตาม ประโยชน์นี้มาพร้อมกับข้อเสีย-: การวางแนวของเส้นใยที่ไม่สอดคล้องกันทั่วทั้งชิ้นส่วนสามารถสร้างโซนการบิดงอเฉพาะที่ซึ่งความหนาแน่นของเส้นใยแตกต่างกันไป

พันธุ์ไม้ยังมีความต้านทานการบิดงอที่แตกต่างกันอย่างมาก ไม้เนื้อแข็งที่มีความหนาแน่นสูง เช่น ไม้โอ๊ค โดยทั่วไปยังคงมีมิติที่มีความเสถียรมากกว่าไม้เนื้ออ่อน เช่น ไม้สน รูปแบบของลายไม้ก็มีความสำคัญเช่นกัน แผ่นเลื่อย-สี่ส่วน-ที่มีวงแหวนการเติบโตแบบสมมาตรจะหดตัวสม่ำเสมอกว่าแผ่นเลื่อยแบน- ทำให้มีแนวโน้มที่จะเกิดการครอบแก้วน้อยลง

การบิดงอในการฉีดพลาสติก

การฉีดขึ้นรูปนำเสนอความท้าทายในการบิดงอที่ไม่เหมือนใคร เนื่องจากความซับซ้อนของการไหลของพลาสติกหลอมเหลว ไดนามิกของการระบายความร้อน และแรงดีดออก การทำความเข้าใจกลไกเหล่านี้ถือเป็นสิ่งสำคัญสำหรับผู้ให้บริการการฉีดขึ้นรูปที่มีเป้าหมายในการส่งมอบชิ้นส่วนที่มีความแม่นยำตามขนาด

รูปแบบการหดตัวสี่ประเภท

รูปแบบการหดตัวหลักสี่รูปแบบทำให้เกิดการบิดงอในชิ้นส่วนที่ฉีดขึ้นรูป: การหดตัวตามภูมิภาคระหว่างเกตและปลาย-ของ-พื้นที่เติม ผ่าน-ความแตกต่างของความหนาระหว่างพื้นผิวด้านบนและด้านล่าง การหดตัวในทิศทางขนานกับตั้งฉากกับการไหล และ-การหดตัวในระนาบเทียบกับความหนาเนื่องจากการยับยั้งเชื้อรา

ความแปรผันของภูมิภาคเกิดขึ้นเนื่องจากความดันในโพรงลดลงตามระยะห่างจากประตู พลาสติกที่อยู่ใกล้ประตูจะยังคงอยู่ภายใต้แรงดันสูงในระหว่างการบรรจุ ซึ่งจำกัดการหดตัว วัสดุที่อยู่ปลายสุดของโพรงจะมีแรงกดลดลงและหดตัวมากขึ้น ทำให้เกิดความยาว-การโค้งงออย่างชาญฉลาด

การเปลี่ยนแปลงของความหนาทะลุ-ทำให้เกิดการบิดเบี้ยวที่มองเห็นได้ชัดเจนที่สุด เมื่ออุณหภูมิของแม่พิมพ์แตกต่างกันระหว่างด้านคาวิตี้และแกน พื้นผิวด้านหนึ่งจะเย็นตัวเร็วขึ้นและหดตัวมากกว่าอีกด้าน สิ่งนี้จะสร้างโมเมนต์การโค้งงอที่เห็นได้ชัดทันทีหลังจากการดีดตัวออก

พารามิเตอร์กระบวนการที่ขับเคลื่อนการบิดเบี้ยว

ตัวแปรหลักสี่ประการในการแปรรูปพลาสติกในการฉีดขึ้นรูป-ความดันโพรง อุณหภูมิหลอมละลาย อัตราการบรรจุ และอัตราการเย็นตัวลง- ล้วนมีส่วนทำให้เกิดการบิดงอ แต่อัตราการเย็นลงนั้นสำคัญที่สุด กฎพื้นฐาน: พลาสติกที่เย็นตัวช้าที่สุดจะหดตัวมากที่สุด

การจัดการอุณหภูมิขยายไปไกลกว่าตัวแม่พิมพ์ เวลากักเก็บ คือระยะเวลาที่เรซินยังคงสัมผัสกับความร้อนในถัง ส่งผลต่อการบิดงอ เนื่องจากเวลากักเก็บที่ไม่เพียงพอจะป้องกันไม่ให้โมเลกุลดูดซับความร้อนอย่างสม่ำเสมอ ส่งผลให้วัสดุที่ได้รับความร้อนภายใต้-แข็งตัวและเย็นลงก่อนที่แม่พิมพ์จะถูกบรรจุอย่างเหมาะสม สิ่งนี้จะสร้างอัตราการหดตัวที่แตกต่างกันทั่วทั้งชิ้นส่วน

แรงดันในการฉีดและเวลาในการคงตัวส่งผลโดยตรงต่อข้อจำกัดของโมเลกุลในระหว่างการทำความเย็น เมื่อแรงดันในการฉีดหรือเวลาในการคงตัวไม่เพียงพอ โมเลกุลจะไม่ถูกจำกัดและเคลื่อนที่ไปรอบๆ โดยไม่มีการควบคุมในระหว่างการทำความเย็น ทำให้ชิ้นส่วนเย็นลงในอัตราที่ต่างกันและส่งผลให้เกิดการบิดเบี้ยว การบรรจุที่เหมาะสมจะช่วยชดเชยการหดตัวของวัสดุโดยการบังคับวัสดุเพิ่มเติมเข้าไปในคาวิตี้ในขณะที่การระบายความร้อนดำเนินไป

ปัจจัยการออกแบบและเครื่องมือ

ตำแหน่งเกตมีอิทธิพลอย่างมากต่อรูปแบบการบิดเบี้ยว ขนาดเกตที่ไม่เพียงพอจะจำกัดอัตราการไหลของเรซินหลอมเหลว และหากเกตมีขนาดเล็กเกินไป อัตราการเติมพลาสติกจะช้าพอที่จะทำให้เกิดการสูญเสียแรงดันอย่างมากจากเกตไปยังสุดท้าย-จุด-ถึง-การเติม ทำให้เกิดความเครียดทางกายภาพต่อโมเลกุลที่ปล่อยออกมาหลังการฉีดในลักษณะการบิดงอ

ความสม่ำเสมอของความหนาของผนังอาจเป็นปัจจัยการออกแบบที่ควบคุมได้มากที่สุด ชิ้นส่วนที่มีความหนาของผนังต่างกันจะเย็นลงในอัตราที่แตกต่างกันอย่างมากในส่วนที่หนาและบาง บริเวณที่หนาจะใช้เวลานานกว่าในการเย็นตัวและหดตัวมากขึ้น ในขณะที่พื้นที่บางจะแข็งตัวอย่างรวดเร็วโดยมีการหดตัวน้อยที่สุด ส่วนต่างนี้เกือบจะรับประกันการบิดเบี้ยว เว้นแต่จะได้รับการจัดการอย่างระมัดระวังผ่านการออกแบบระบบทำความเย็น

รูปร่างบางอย่างมีแนวโน้มที่จะบิดเบี้ยวมากกว่ารูปทรงอื่นๆ โดยชิ้นส่วนสี่เหลี่ยมจะอ่อนแอเป็นพิเศษ และชิ้นส่วนที่ไม่มีซี่โครงที่แข็งแรงจะลดความแข็งแกร่งลงซึ่งทำให้มีแนวโน้มที่จะเสียรูปได้ง่ายขึ้น พื้นผิวเรียบขนาดใหญ่ที่ไม่มีส่วนโค้งหรือส่วนรองรับทางโครงสร้างถือเป็นสถานการณ์กรณีที่เลวร้ายที่สุด-

การใช้ประโยชน์บริการฉีดขึ้นรูปความเชี่ยวชาญ

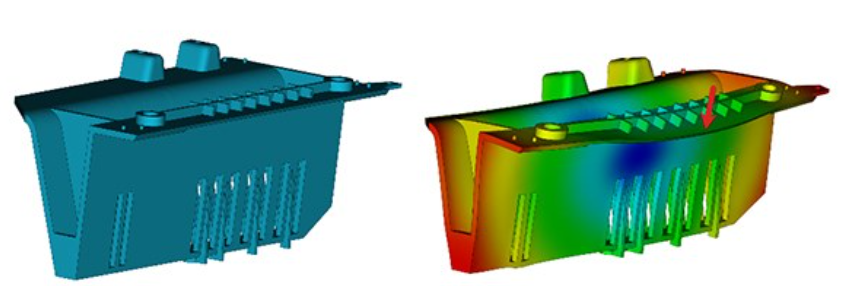

การทำงานร่วมกับผู้ให้บริการฉีดขึ้นรูปที่มีประสบการณ์ถือเป็นสิ่งสำคัญเมื่อต้องรับมือกับรูปทรงที่มีแนวโน้มบิดเบี้ยว- ช่างขึ้นรูปมืออาชีพใช้ซอฟต์แวร์จำลองเพื่อคาดการณ์การบิดงอก่อนตัดเหล็ก เครื่องมือจำลองสถานการณ์ เช่น Autodesk Moldflow ช่วยให้วิศวกรสามารถเห็นภาพการหดตัวและการบิดเบี้ยวที่คาดหวัง โดยพิจารณาจากวัสดุชิ้นส่วน การออกแบบ และสภาวะการประมวลผลในปัจจุบัน ช่วยให้สามารถทำซ้ำผ่านการเปลี่ยนแปลงการออกแบบเพื่อระบุการผสมผสานที่สร้างชิ้นส่วนที่ยอมรับได้

ผลกระทบทางเศรษฐกิจมีความสำคัญ ชิ้นส่วนที่บิดเบี้ยวไม่ตรงตามข้อกำหนดจะต้องถูกทิ้งหรือเจียรใหม่ ซึ่งถือเป็นการสูญเสียอย่างแท้จริง เมื่อเกิดการบิดงอระหว่างการผลิต อาจต้องมีการดัดแปลงแม่พิมพ์หรือวัสดุที่มีราคาแพง การวิเคราะห์ทางวิศวกรรมโดยการโหลดส่วนหน้า-ผ่านบริการฉีดขึ้นรูปที่มีความสามารถในการจำลองจะช่วยป้องกันการแก้ไขที่มีค่าใช้จ่ายสูงเหล่านี้

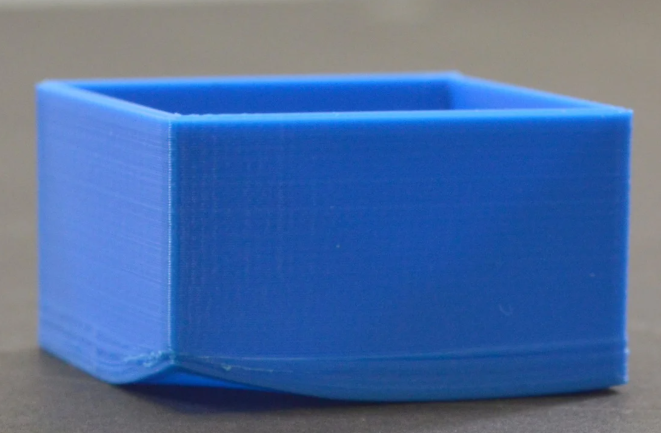

การบิดเบี้ยวในการพิมพ์ 3 มิติ

การผลิตแบบเติมเนื้อเผชิญกับความท้าทายในการบิดงอโดยพื้นฐานแล้วคล้ายกับการฉีดขึ้นรูป แต่มีข้อจำกัดทางเทคนิคที่แตกต่างกัน กระบวนการตกตะกอนของเลเยอร์-ทีละ-ทำให้เกิดวงจรความร้อนที่เป็นเอกลักษณ์ ซึ่งทำให้การบิดงอเป็นหนึ่งในข้อบกพร่องในการพิมพ์ 3 มิติที่พบบ่อยที่สุด

กลไกโมเมนต์ความร้อน

เมื่อเครื่องพิมพ์ FFF วางเส้นใย ให้ความร้อนพลาสติกจนเป็นของเหลวกึ่ง-แล้วจึงเย็นลงหลังจากการอัดขึ้นรูป และเนื่องจากวัสดุส่วนใหญ่หดตัวระหว่างการทำความเย็น วัสดุแต่ละบรรทัดจะหดตัวตามยาว โดยมีแรงก่อตัวขึ้นเมื่อมีการเพิ่มชั้นต่างๆ มากขึ้นเพื่อทำให้ชิ้นส่วนบิดเบี้ยว ความเครียดสะสมนี้อธิบายว่าทำไมงานพิมพ์ขนาดใหญ่จึงบิดเบี้ยวมากกว่างานพิมพ์ขนาดเล็ก

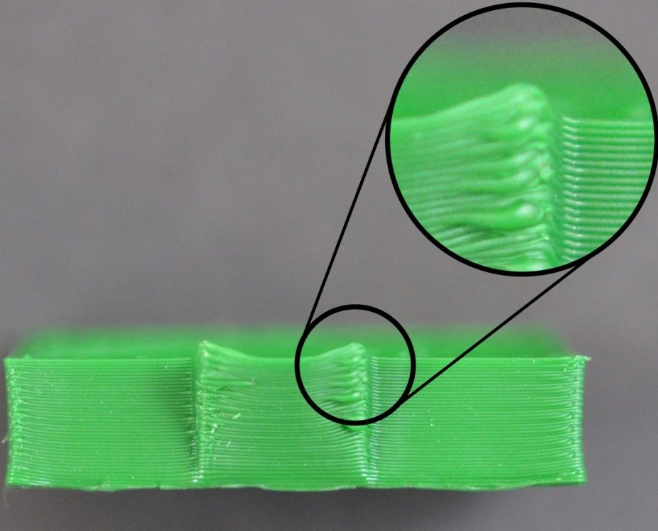

การยกมุมแสดงถึงอาการบิดเบี้ยวที่มองเห็นได้ชัดเจนที่สุด มุมที่แหลมคมจะสร้างความเข้มข้นของความเค้น ทำให้มุมเป็นรูปทรงที่พบบ่อยที่สุดที่ทำให้เกิดการบิดเบี้ยว เนื่องจากแรงจากแต่ละขอบรวมกันที่ตำแหน่งเหล่านี้ ยิ่งส่วนที่ยาวและบางลง เอฟเฟกต์นี้ก็จะยิ่งเด่นชัดมากขึ้นเท่านั้น

การเลือกใช้วัสดุส่งผลต่อแนวโน้มการบิดงออย่างมาก ABS บิดเบี้ยวได้มากที่สุดเนื่องจากการหดตัวสูง PLA บิดเบี้ยวน้อยลงแต่ยังคงประสบปัญหา และ PETG อยู่ระหว่างทั้งสองโดยมีลักษณะการบิดเบี้ยวปานกลางและมีการยึดเกาะที่ดี ไนลอนและโพลีคาร์บอเนตทำให้เกิดความท้าทายในการบิดงอมากยิ่งขึ้นเนื่องจากการหดตัวของความร้อนอย่างมีนัยสำคัญ

โซลูชั่นการควบคุมอุณหภูมิ

วิธีแก้ปัญหาด้านเครื่องพิมพ์-สองวิธีแก้ไขการบิดเบี้ยว: เพลตพิมพ์แบบให้ความร้อนซึ่งรักษาอุณหภูมิชั้นล่างสุด หรือกล่องหุ้มแบบให้ความร้อนที่ช่วยให้ชิ้นส่วนทั้งหมดอบอุ่นเพื่อไม่ให้เย็นลงระหว่างการพิมพ์ ผู้ใช้หลายคนปิดการใช้งานพัดลมระบายความร้อนโดยสิ้นเชิงเมื่อพิมพ์ ABS เพื่อให้ทุกชั้นอุ่นขึ้นอีกต่อไป

สำหรับ ABS โดยเฉพาะ อุณหภูมิเตียงอุ่นระหว่าง 100-120 องศา ลดการหดตัวของพลาสติกในชั้นล่างลงอย่างมาก ในขณะที่ผู้ใช้จำนวนมากนิยมปิดพัดลมระบายความร้อนภายนอกทั้งหมดเพื่อให้ทุกชั้นคงความอบอุ่นได้เป็นระยะเวลานานขึ้น นี่เป็นการแลกเปลี่ยนคุณภาพพื้นผิวบางส่วนเพื่อความแม่นยำของมิติ

สภาพแวดล้อมในการพิมพ์มีความสำคัญมากกว่าที่หลายคนตระหนัก แบบร่างจากหน้าต่าง ประตู หรือระบบ HVAC จะสร้างการระบายความร้อนแบบเฉพาะจุดซึ่งส่งเสริมการหดตัวที่แตกต่างกัน การปิดเครื่องพิมพ์หรือการควบคุมอุณหภูมิห้องจะทำให้สภาพความร้อนมีความเสถียรมากขึ้นตลอดทั้งงานพิมพ์

กลยุทธ์การออกแบบเพื่อลดการบิดงอให้เหลือน้อยที่สุด

การเพิ่มเนื้อที่มุมแหลมจะช่วยลดความเข้มข้นของแรงเค้น เนื่องจากขอบโค้งมนจะกระจายการสะสมของแรงเค้น และการสร้างหน้าตัด-ที่มีรูปทรงกลมมากขึ้นเมื่อสัมผัสกับฐานรองพิมพ์จะลดการบิดเบี้ยวเมื่อเทียบกับรูปทรงสี่เหลี่ยม สิ่งนี้ใช้หลักการทางวิศวกรรมเดียวกันกับที่ใช้ในการออกแบบโครงสร้างกับการผลิตแบบเติมเนื้อ

การปรับปรุงการยึดเกาะของฐานเตียงนำเสนอวิธีแก้ปัญหาที่ใช้งานได้จริงโดยไม่ต้องปรับเปลี่ยนการออกแบบชิ้นส่วน แพและปีกหมวกจะเพิ่มพื้นที่สัมผัสระหว่างชั้นแรกและพื้นผิวของชิ้นงาน ยึดชิ้นส่วนได้อย่างมีประสิทธิภาพระหว่างการพิมพ์ ชั้นเสริมเหล่านี้ช่วยเพิ่มการยึดเกาะของเส้นใยกับเตียงและลดแนวโน้มการบิดงอโดยป้องกันไม่ให้มุมยกขึ้นเมื่อเกิดความเครียดภายใน

การวางแนวการพิมพ์ส่งผลต่อการบิดเบี้ยว การลดรอยเท้าของชิ้นส่วนบนฐานรองพิมพ์จะช่วยลดแรงทั้งหมดที่พยายามยกขอบ อย่างไรก็ตาม สิ่งนี้จะต้องสมดุลกับข้อกำหนดการรองรับและการพิจารณาการตกแต่งพื้นผิวบนพื้นผิวที่แตกต่างกัน

การแปรปรวนในไม้

การดัดงอไม้ดำเนินการบนหลักการที่แตกต่างอย่างสิ้นเชิงจากการผลิตพลาสติก โดยได้รับแรงหนุนจากธรรมชาติของวัสดุที่ดูดความชื้นและโครงสร้างเซลล์ การทำความเข้าใจกลไกทางชีววิทยาเหล่านี้ถือเป็นสิ่งสำคัญสำหรับงานไม้ การก่อสร้าง และการผลิตเฟอร์นิเจอร์

ปริมาณความชื้นเป็นแรงผลักดัน

ไม้ดูดความชื้น โดยดูดซับหรือปล่อยความชื้นเพื่อให้ได้ปริมาณความชื้นที่สมดุลกับบรรยากาศโดยรอบ และเมื่อสูญเสียความชื้นจากผนังเส้นใยหลังจากสูญเสียน้ำเปล่าไป กระบวนการทำให้แห้งที่แตกต่างกันจะก่อให้เกิดการเสียรูปแบบต่างๆ การแลกเปลี่ยนความชื้นนี้ไม่เคยหยุดนิ่งอย่างแท้จริง-ไม้จะปรับตัวเข้ากับสภาพแวดล้อมตลอดอายุการใช้งาน

อัตราการเคลื่อนที่ของความชื้นจะแปรผันอย่างมากตามทิศทาง ความชื้นจะทำให้ไม้ออกจากปลายไม้ได้เร็วกว่าพื้นผิวอื่นๆ ถึง 15 เท่า และหากไม่มีปลายไม้ปิดผนึก ไม้ก็มักจะหดตัวเร็วกว่าส่วนอื่นๆ ทำให้เกิดความเครียดที่ทำให้เกิดการบิดงอ สิ่งนี้อธิบายว่าทำไมการปิดผนึกขั้นสุดท้าย-จึงเป็นแนวทางปฏิบัติมาตรฐานในการจัดเก็บไม้

ไม้ชนิดต่างๆ มีระดับความเสถียรของมิติที่แตกต่างกัน เมื่อปรุงรสด้วยซีดาร์และเฟอร์แล้ว จะหดตัวหรือบิดเบี้ยวน้อยที่สุดเมื่อมีความชื้นสมดุล ไม้โอ๊คแสดงให้เห็นความมั่นคงที่ดีในแก่นไม้ ไม้สนและไม้เนื้ออ่อนอื่นๆ มีความอ่อนไหวมากกว่าเนื่องจากมีความชื้นเริ่มต้นสูงกว่าและมีโครงสร้างเส้นใยที่นุ่มกว่า

การแปรปรวนของไม้ห้าประเภท

การบิดงอของไม้จะแสดงออกมาในรูปแบบที่แตกต่างกัน ขึ้นอยู่กับตำแหน่งและลักษณะการหดตัวที่เกิดขึ้น:

โค้งคำนับโค้งไปตามความยาวของกระดาน ทำให้หน้าบางที่สุดโค้งงอ โดยทั่วไปเป็นผลมาจากการแห้งเร็วขึ้นบนพื้นผิวยาวด้านหนึ่งเมื่อเปรียบเทียบกับพื้นผิวอื่น

คดยังส่งผลต่อความยาวของกระดานแต่ทำให้หน้าไม้โค้งงอ ซึ่งมักเกิดจากการที่ขอบด้านหนึ่งแห้งเร็วกว่าขอบด้านตรงข้าม

ถ้วยเกิดขึ้นเมื่อความกว้างของกระดานโค้งงอเข้าด้านในโดยให้ขอบพลิกขึ้นหรือลง ในไตรมาส-กระดานเลื่อยที่มีวงแหวนการเติบโตมีความสมมาตร การหดตัวจะเกิดขึ้นอย่างเท่าเทียมกัน และการบิดงอแบบถ้วย-มีโอกาสน้อยกว่ามากเมื่อเทียบกับกระดานเลื่อยแบน-

บิดเกี่ยวข้องกับการบิดเบี้ยวแบบก้นหอยโดยที่มุมไม่อยู่ในระนาบเดียวกันอีกต่อไป ซึ่งเป็นผลมาจากรูปแบบเกรนที่ซับซ้อนหรือการรองรับที่ไม่สม่ำเสมอระหว่างการอบแห้ง

หงิกงอทำให้เกิดการโค้งงออย่างกะทันหันตามความยาวของกระดาน ซึ่งมักจะอยู่ใกล้ปมหรือความผิดปกติของเกรน ซึ่งความหนาแน่นแตกต่างกันอย่างมาก

การป้องกันด้วยการทำให้แห้งและการเก็บรักษาอย่างเหมาะสม

ผู้ผลิตไม้สามารถป้องกันไม้บิดเบี้ยวได้โดยการตรวจสอบและควบคุมปริมาณความชื้นของไม้อย่างเข้มงวดตลอดทั้งการผลิตและการเก็บรักษา โดยมีความสำคัญเป็นพิเศษในการตรวจสอบการกระจายความชื้นระหว่างเปลือกและชั้นในแกนในเตาเผา-ไม้แห้ง การอบแห้งที่ไม่สม่ำเสมอระหว่างพื้นผิวและภายในทำให้เกิดความเครียดภายในที่ทรงพลัง

เทคนิคการจัดเก็บมีผลอย่างมากต่อการป้องกันการบิดงอ แนวทางปฏิบัติที่ดีที่สุด ได้แก่ การใช้สติกเกอร์ที่มีความหนาสม่ำเสมอระหว่างกระดาน ตรวจให้แน่ใจว่ากระดานอยู่ในระนาบเดียวกันโดยไม่มีส่วนเบี่ยงเบน สร้างกองแยกต่างหากสำหรับขนาดไม้ที่แตกต่างกัน และการวางตำแหน่งไม้บนพื้นผิวเรียบแห้งซึ่งจะไม่ดูดซับความชื้น การหมุนเวียนอากาศที่เหมาะสมรอบๆ แต่ละบอร์ดช่วยให้สามารถปรับความชื้นได้สม่ำเสมอและค่อยเป็นค่อยไป

เคยชินกับสภาพก่อนใช้งานมักถูกมองข้าม การนำไม้เข้าสู่สภาพแวดล้อมการติดตั้งและปล่อยให้มีปริมาณความชื้นที่สมดุลจะป้องกันการบิดงอหลังการติดตั้ง- โดยไม้ปูพื้นจำเป็นต้องถึงค่า EMC ก่อนการติดตั้งเพื่อป้องกันการเรียกกลับ การเร่งกระบวนการนี้ทำให้ศาลผิดหวัง

มาตรการป้องกันและการตกแต่ง

การใช้สารเคลือบป้องกันจะสร้างเกราะป้องกันความชื้นซึ่งจะทำให้การดูดซึมน้ำและการปล่อยน้ำช้าลง การดำเนินการนี้ไม่ได้ป้องกันการบิดงอโดยสิ้นเชิง แต่ช่วยลดความรุนแรงได้อย่างมาก โดยรับประกันว่าการเปลี่ยนแปลงของความชื้นจะเกิดขึ้นอย่างค่อยเป็นค่อยไปและสม่ำเสมอ อย่างไรก็ตาม การเคลือบบางส่วนจะสร้างปัญหา-หากการเคลือบป้องกันถูกเคลือบเฉพาะบางพื้นที่ในขณะที่พื้นที่อื่นๆ ยังคงไม่ได้รับการปกป้อง พื้นที่ที่ไม่ได้รับการป้องกันเหล่านั้นจะแลกเปลี่ยนน้ำกับสิ่งแวดล้อม และทำให้เกิดการหดตัวและบวมในขณะที่พื้นที่ที่ได้รับการป้องกันไม่ได้ทำ ทำให้เกิดความเครียดระหว่างเส้นใยไม้ที่นำไปสู่การบิดงอ

การขึ้นรูปฟิล์มหนา- เช่น โพลียูรีเทนและเรซิน ช่วยป้องกันความชื้นได้ดีที่สุด ผิวเคลือบน้ำมัน-สามารถทะลุผ่านเส้นใยไม้และให้การปกป้องบางส่วนพร้อมการบำรุงรักษาที่ง่ายกว่า สิ่งสำคัญคือการทาได้ทั่วทุกพื้นผิว รวมถึงใบหน้าที่ซ่อนอยู่ซึ่งจะไม่สามารถมองเห็นได้ในผลิตภัณฑ์สำเร็จรูป

ข้าม-ข้อมูลเชิงลึกในอุตสาหกรรมเกี่ยวกับการป้องกันการบิดเบี้ยว

แม้จะเกิดขึ้นในวัสดุที่แตกต่างกันผ่านกลไกที่แตกต่างกัน แต่กลยุทธ์การป้องกันการบิดงอก็มีหลักการร่วมกันทั่วทั้งโดเมนการผลิต

การควบคุมอุณหภูมิถือเป็นปัจจัยสากล ไม่ว่าจะจัดการช่องระบายความร้อนในแม่พิมพ์ฉีด เตียงอุ่นในเครื่องพิมพ์ 3D หรือสภาพเตาเผาสำหรับไม้แปรรูป การรักษาอุณหภูมิที่สม่ำเสมอตลอดทั้งมวลวัสดุจะลดการหดตัวที่แตกต่างกันและทำให้เกิดการบิดเบี้ยวที่ตามมา

การตรวจสอบกระบวนการและความสม่ำเสมอป้องกันการบิดงอได้ดีกว่าการพยายามแก้ไขหลังจากเกิดข้อบกพร่อง ผู้ปฏิบัติงานควรใช้วงจรกระบวนการอัตโนมัติและแทรกแซงเฉพาะในกรณีฉุกเฉินเท่านั้น โดยพนักงานทุกคนจะได้รับคำแนะนำเกี่ยวกับความสำคัญของการรักษาวงจรกระบวนการให้สม่ำเสมอ เพื่อป้องกันอัตราการหดตัวที่ไม่สามารถควบคุมได้ หลักการนี้ใช้ได้กับการฉีดขึ้นรูป การพิมพ์ 3 มิติ และการอบแห้งไม้อย่างเท่าเทียมกัน

การเลือกใช้วัสดุถือเป็นปราการด่านแรก การเลือกพลาสติกที่มีการหดตัวต่ำ-สำหรับบริการฉีดขึ้นรูป เส้นใยที่มีแนวโน้มบิดงอ-น้อยกว่าสำหรับการพิมพ์ 3 มิติ หรือพันธุ์ไม้ที่มั่นคงสำหรับการก่อสร้าง ล้วนช่วยลดความเสี่ยงในการบิดงอก่อนเริ่มการผลิต การตัดสินใจนี้มักจะมีค่าใช้จ่ายน้อยกว่าการต่อสู้กับการบิดเบี้ยวผ่านการเพิ่มประสิทธิภาพกระบวนการเพียงอย่างเดียว

การเพิ่มประสิทธิภาพการออกแบบให้ประโยชน์อย่างมาก ความหนาของผนังที่สม่ำเสมอในชิ้นส่วนพลาสติก มุมโค้งมนในการพิมพ์ 3 มิติ และการวางแนวเกรนที่เหมาะสมในส่วนประกอบไม้ ล้วนช่วยลดแนวโน้มการบิดเบี้ยว การออกแบบ-สำหรับ-หลักการผลิตเหล่านี้ตระหนักดีว่าการป้องกันการบิดเบี้ยวระหว่างขั้นตอนการออกแบบมีค่าใช้จ่ายน้อยกว่าการแก้ไขปัญหาในระหว่างการผลิตมาก

การแก้ไขปัญหาการบิดเบี้ยวที่ใช้งานอยู่

เมื่อเกิดการบิดเบี้ยวแม้จะมีมาตรการป้องกัน การวินิจฉัยอย่างเป็นระบบจะระบุสาเหตุที่แท้จริง สิ่งสำคัญอยู่ที่การทำความเข้าใจว่าความไม่สมดุลของความเครียดประเภทใดที่ทำให้เกิดการเสียรูป

สำหรับชิ้นส่วนที่ฉีดขึ้นรูป การตรวจสอบรูปแบบการบิดงอจะเผยให้เห็นสาเหตุที่แท้จริง การโค้งงอตามยาวบ่งบอกถึงปัญหาการไล่ระดับแรงดันจากประตูหนึ่งไปยังอีกจุดสิ้นสุด-ของ-การเติม ความโค้งสม่ำเสมอตลอดความกว้างบ่งชี้ถึง-ความแตกต่างของความหนาในการระบายความร้อน รูปแบบการบิดงอที่บิดเบี้ยวหรือซับซ้อนชี้ไปที่การหดตัวในทิศทางจากการวางแนวของโมเลกุลหรือเส้นใย

ความแตกต่างของอุณหภูมิที่มากกว่า 10 องศาฟาเรนไฮต์ระหว่างจุดแม่พิมพ์สองจุด รวมถึงระหว่างครึ่งหนึ่งของแม่พิมพ์ จะทำให้เกิดอัตราการหดตัวที่แตกต่างกันและส่งผลให้เกิดการบิดงอ ไพโรมิเตอร์จะระบุจุดร้อนหรือโซนเย็นในเครื่องมือที่จำเป็นต้องแก้ไขได้อย่างรวดเร็ว

ในการพิมพ์ 3 มิติ การบิดงอที่ปรากฏในเลเยอร์แรกๆ บ่งบอกถึงการยึดเกาะของฐานพิมพ์หรือปัญหาอุณหภูมิ การบิดเบี้ยวที่พัฒนาอย่างต่อเนื่องบ่งชี้ถึงความเครียดจากความร้อนที่สะสม จุดยกเฉพาะมุม-เพื่อความเข้มข้นของความเค้นที่อาจตอบสนองต่อการปรับเปลี่ยนการออกแบบ เช่น เนื้อปลาหรือการลบมุม

การวิเคราะห์การบิดงอของไม้เริ่มต้นด้วยการวัดปริมาณความชื้น การตรวจสอบระดับความชื้นทั้งพื้นผิวและแกนกลางเผยให้เห็นว่าชิ้นงานยังคงสมดุลอยู่หรือไม่ หรือสภาวะภายนอกขับเคลื่อนการเคลื่อนไหวอย่างต่อเนื่องหรือไม่ รูปแบบการบิดงอที่แตกต่างกันจะบ่งบอกว่าบริเวณที่มีการแลกเปลี่ยนความชื้นเกิดขึ้นอย่างรวดเร็วที่สุด

มาตรฐานคุณภาพและเกณฑ์การยอมรับ

การบิดงอไม่ได้ทั้งหมดแสดงถึงความล้มเหลวอย่างรุนแรง อุตสาหกรรมจำนวนมากกำหนดเกณฑ์ความคลาดเคลื่อนจากการบิดเบี้ยวตามความต้องการด้านการทำงาน การโค้งงอเล็กน้อยในตัวเรือนพลาสติกที่ไม่สำคัญ-อาจยอมรับได้ ในขณะที่การบิดงอในส่วนต่อประสานการประกอบทำให้เกิดการปฏิเสธทันที

บริษัทออกแบบผลิตภัณฑ์จำเป็นต้องสร้างมาตรฐานการยอมรับการฉีดขึ้นรูปที่เหมาะสมโดยพิจารณาจากผลิตภัณฑ์ของตน โดยระบุกฎระเบียบเกี่ยวกับการเสียรูปที่อาจเกิดขึ้นอย่างชัดเจน เนื่องจากการบิดงออาจเกี่ยวข้องกับโครงสร้างของผลิตภัณฑ์ วิธีนี้จะช่วยป้องกันข้อโต้แย้งว่าการบิดเบี้ยวที่สังเกตได้ถือเป็นข้อบกพร่องหรือไม่

วิธีการวัดจะแตกต่างกันไปตามอุตสาหกรรมและประเภทของชิ้นส่วน ข้อกำหนดด้านความเรียบจะกำหนดการเบี่ยงเบนสูงสุดจากระนาบอ้างอิง การวัดเชิงมุมจะวัดปริมาณการบิด การวัดช่องว่างที่ส่วนต่อประสานการประกอบจะเผยให้เห็นว่าการบิดงอส่งผลต่อการทำงานหรือไม่ การสแกนแบบดิจิทัลและการตรวจสอบ CMM ให้การวัดปริมาณตามวัตถุประสงค์สำหรับการใช้งานที่สำคัญ

การคำนวณทางเศรษฐศาสตร์เกี่ยวข้องกับการเปรียบเทียบต้นทุนการป้องกันกับต้นทุนความล้มเหลว การลงทุนในซอฟต์แวร์การจำลอง การควบคุมอุณหภูมิที่ดีขึ้น หรือวัสดุระดับพรีเมียมนั้นสมเหตุสมผล เมื่อการบิดงอทำให้เกิดอัตราของเสียสูง ค่าใช้จ่ายในการทำงานซ้ำ หรือการคืนสินค้าของลูกค้า สำหรับการใช้งานที่ไม่สำคัญ- การยอมรับการบิดเบี้ยวเล็กน้อยอาจเป็นแนวทางที่คุ้มค่าที่สุด-

คำถามที่พบบ่อย

วัสดุใดที่มีแนวโน้มที่จะบิดเบี้ยวได้มากที่สุด?

พลาสติกกึ่งผลึก- เช่น โพลีโพรพีลีน ABS และไนลอน บิดงอได้ดีกว่าพลาสติกอสัณฐาน เช่น โพลีสไตรีนและโพลีคาร์บอเนต ในไม้ ไม้เนื้ออ่อนโดยทั่วไปจะบิดงอมากกว่าไม้เนื้อแข็ง วัสดุเสริมไฟเบอร์-อาจเกิดการบิดเบี้ยวเพิ่มขึ้นหากการวางแนวของไฟเบอร์ไม่สอดคล้องกัน

ส่วนที่บิดเบี้ยวสามารถยืดให้ตรงได้หรือไม่?

ชิ้นส่วนพลาสติกแทบจะไม่กลับคืนสู่คุณสมบัติเดิมเมื่อบิดเบี้ยว การบิดงอของไม้บางอย่างสามารถแก้ไขได้บางส่วนโดยการเพิ่มความชื้นและการใช้กลไกควบคุมระหว่าง-ทำให้แห้ง แต่ผลลัพธ์จะแตกต่างกันไป วิธีแก้ปัญหาที่น่าเชื่อถือที่สุดคือการป้องกันการบิดเบี้ยวตั้งแต่แรก แทนที่จะพยายามแก้ไข

อัตราการเย็นตัวส่งผลต่อการบิดงอในการฉีดขึ้นรูปอย่างไร

การระบายความร้อนที่เร็วขึ้นจะลดการหดตัวโดยรวมของพลาสติกกึ่ง-ผลึกโดยการจำกัดการก่อตัวของโครงสร้างผลึก แต่อัตราการทำความเย็นที่ไม่สม่ำเสมอทั่วทั้งชิ้นส่วนจะทำให้เกิดการหดตัวที่แตกต่างกันซึ่งทำให้เกิดการบิดงอ การทำความเย็นที่สม่ำเสมอมีความสำคัญมากกว่าความเร็วการทำความเย็นแบบสัมบูรณ์

เหตุใดมุมจึงบิดเบี้ยวมากขึ้นในการพิมพ์ 3 มิติ

มุมจะรวมความเครียดจากหลายขอบ โดยแรงหดตัวจากผนังแต่ละด้านที่อยู่ติดกันจะรวมกันที่จุดมุม ความเค้นสะสมนี้เกินความสามารถของวัสดุในการยึดติดกับฐานรองพิมพ์ ทำให้เกิดการยกมุมที่มีลักษณะเฉพาะ

ความสัมพันธ์ระหว่างความหนาของผนังและการบิดงอคืออะไร?

ความหนาของผนังไม่-สม่ำเสมอทำให้อัตราการทำความเย็นที่แตกต่างกันในส่วนหนาและบาง บริเวณที่หนาจะเย็นตัวลงอย่างช้าๆ และหดตัวมากขึ้น ในขณะที่บริเวณที่บางจะแข็งตัวอย่างรวดเร็วโดยมีการหดตัวน้อยลง ส่วนต่างนี้สร้างความเครียดภายในที่แสดงออกเป็นการบิดเบี้ยว การรักษาความหนาของผนังให้สม่ำเสมอเป็นหนึ่งในกลยุทธ์ป้องกันการบิดงอที่มีประสิทธิภาพมากที่สุด

การบิดงอยังคงเป็นหนึ่งในความท้าทายที่เกิดขึ้นอย่างต่อเนื่องของการผลิต เนื่องจากเป็นผลมาจากฟิสิกส์ของวัสดุพื้นฐาน แม้ว่ากลยุทธ์การป้องกันจะก้าวหน้าไปมากผ่านซอฟต์แวร์จำลอง การตรวจสอบกระบวนการ และความเข้าใจด้านวัสดุศาสตร์ กลไกเบื้องหลัง-ความเครียดที่ต่างกันจากการหดตัวที่ไม่สม่ำเสมอหรือการเปลี่ยนแปลงของความชื้น-ยังคงเป็นความเป็นจริงที่หลีกเลี่ยงไม่ได้ในการทำงานกับวัสดุที่ไวต่ออุณหภูมิ-และดูดความชื้น ความสำเร็จไม่ได้มาจากการกำจัดกลไกเหล่านี้ แต่มาจากการจัดการผ่านการออกแบบที่รอบคอบ การเลือกวัสดุที่เหมาะสม และการควบคุมกระบวนการที่แม่นยำ ไม่ว่าจะในการใช้งานด้านบริการฉีดขึ้นรูป การผลิตการพิมพ์ 3 มิติ หรืองานไม้ การทำความเข้าใจสาเหตุของการบิดเบี้ยวช่วยให้ผู้ผลิตสามารถส่งมอบชิ้นส่วนที่มีมิติที่แม่นยำสม่ำเสมอ ซึ่งตรงตามข้อกำหนดด้านการใช้งานและความคาดหวังด้านคุณภาพ
