มาตรฐานนี้ครอบคลุมการวัดการหดตัวของชิ้นงานฉีดและอัดขึ้นรูป ข้อมูลสำหรับการหดตัวของแม่พิมพ์ควร
ใช้สำหรับเปรียบเทียบวัสดุ ค่าการหดตัวของแม่พิมพ์ที่แท้จริงสูงขึ้นอยู่ส่วนเรขาคณิต แม่พิมพ์ และการกำหนดค่า การประมวลผล
เงื่อนไข
การหดตัวของแม่พิมพ์สำหรับวัสดุที่หลากหลายแตกต่างกัน สำหรับกระแสและขวาง (หรือไหล) ทิศทาง ทิศทางการไหลจะนำมาเป็นทิศทาง
วัสดุหลอมจะเดินทางเมื่อออกจากประตู และเข้าสู่แม่พิมพ์
แนวการวัด

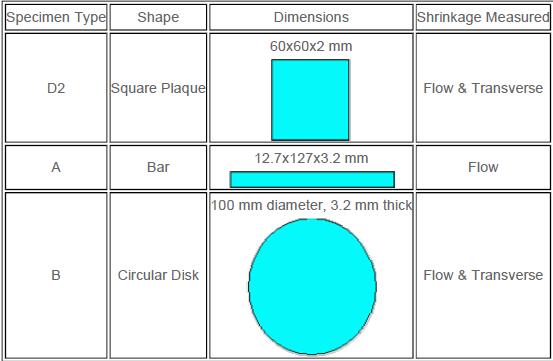

สามประเภทชิ้นงานอาจใช้การตรวจสอบการหดตัวของแม่พิมพ์ ชนิด แบบ B และชนิด D2 การหดตัวของแม่พิมพ์จะแสดงเป็นเปอร์เซ็นต์
การเปลี่ยนแปลงในขนาดของชิ้นงานให้สัมพันธ์กับขนาดของแม่พิมพ์
คำนวณการหดตัวของแม่พิมพ์ในทิศทางการไหลโดย:
SFlow = 100 * (LM - LS) / LM
ที่ LM คือ ความยาวของส่วนของการทดสอบของโพรงแม่พิมพ์ และ LS คือ ความยาวที่สอดคล้องกันของตัวอย่างทดสอบหลังจากที่ได้ระบายความร้อน
คำนวณโดยการหดตัวของแม่พิมพ์ในทิศทางตามขวาง:
STransverse = 100 * (WM - WS) / WM M คือ ความกว้างของส่วนทดสอบของโพรงแม่พิมพ์ และ WS คือ ความกว้างที่สอดคล้องกันของตัวอย่างทดสอบ
หลังจากที่มันได้ระบายความร้อนด้วย
มาตรฐานที่คล้ายกัน:
• ISO 294-4
