เราใช้หัวข้อเหล่านั้นเพื่อเริ่มต้นการเรียนรู้เกี่ยวกับชนิดของขาบน 3 แผ่น Moulds เนื่องจากระหว่าง 3plate และ 2 จาน mould มีฟังก์ชันต่าง ๆ ของขา

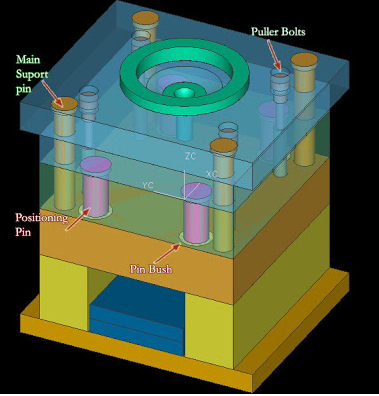

โดยทั่วไป 3 จาน mould เพื่อสนับสนุนการก่อสร้างหลักมี 3 ชนิดของ Pin.Look ที่ภาพด้านล่าง
(คลิกที่ภาพเพื่อดูภาพขยาย)
มี 3 ขาส่วน
1. Main Support Pin
2. ตำแหน่งพิน
3. สกรูดึง
ขาเหล่านี้จะรองรับทั้งการเปิดและปิดกระบวนการฉีดพลาสติกชนิด 3 แผ่น ฟังก์ชั่นแต่ละขาอยู่
หมายเลขสนับสนุนหลัก
ขานี้มีช่องรองรับทั้งหมดและแผ่นรองพื้นเมื่อแม่พิมพ์เปิดเมื่อเราซื้อแผ่นฐานราจาก fabricator พวกเขามักจะมีเส้นผ่าศูนย์กลางที่แน่นอนของ Pin สนับสนุนที่เราต้องการจะมีการคำนวณ แต่ถ้าส่วนของคุณมีความแม่นยำให้แน่ใจโดยการคำนวณ การโก่งตัวของขาที่เกิดจากแผ่นโพรงและแผ่นรองพื้น
ตรวจสอบการเบี่ยงเบนของพินไม่เกิน 0.1 มิลลิเมตรให้เลือกเส้นผ่าศูนย์กลางขนาดใหญ่ของขายึดเมื่อมีการโก่งขนาดใหญ่
ตำแหน่งพิน
เนื่องจาก PIN การสนับสนุนไม่แม่นยำเมื่อปิดเราจำเป็นต้องมีส่วนคู่มือความแม่นยำมากขึ้นส่วนนี้จึงมีชื่อว่า Guide Pin เนื่องจากเป็นแนวทางหลักและช่องที่จับคู่เข้าด้วยกัน ใช้ชิ้นส่วนนี้กับพุ่มไม้ในส่วนความแม่นยำสูงบางครั้งเราต้องมากกว่าหนึ่ง Positioning Pin เรายังสามารถเพิ่มคำแนะนำบล็อกชุดบล็อกเรียวชุดขาตั้งรูปเรียวและเครื่องมืออื่น ๆ ตำแหน่งความแม่นยำสูง
สกรูดึง
สลักเกลียวดึงไม่สนับสนุนแผ่นใด ๆ ส่วนนี้จริงรวมถึงการเปิดส่วนหนึ่งของแม่พิมพ์แผ่นสาม
ทำงานร่วมกับการเชื่อมโยงความตึงเครียดหรือบล็อกแม่เหล็กส่วนนี้จะทำให้สายรั้งที่แถบเปลื้องผ้าและแผ่นด้านบนสายแยกนี้ใช้เพื่อให้แน่ใจว่า sprue ถูกตัดออกจากหัวฉีด
การเปิดใช้งานการเปิดใช้งานประมาณ 5-10 มิลลิเมตรขึ้นอยู่กับขนาดใหญ่ของแม่พิมพ์
ดูภาพด้านล่างเพื่อดูความยาวของแต่ละพิน
