ส่วนประกอบเทมเพลตและวิธีการตัดเฉือนแบบดั้งเดิมในการผลิตแม่พิมพ์
การสำรวจความลึกของส่วนประกอบเทมเพลตฟังก์ชั่นกระบวนการผลิตและมาตรการควบคุมคุณภาพที่จำเป็นสำหรับ บริษัท ฉีดพลาสติก
ส่วนประกอบเทมเพลตอ้างถึงแผ่น - ชิ้นส่วนที่ใช้ในแม่พิมพ์เช่นแผ่นคงที่และแผ่นโพรงในแม่พิมพ์ฉีดรวมถึงฐานตายบนและล่างในการตาย การเรียนรู้วิธีการตัดเฉือนแบบดั้งเดิมของพวกเขาเป็นรากฐานของเทคโนโลยีการผลิตแม่พิมพ์ซึ่งเป็นสิ่งจำเป็นสำหรับ บริษัท ฉีดพลาสติกที่กำลังมองหาเพื่อรักษาความสามารถในการผลิตในการแข่งขัน
ส่วนประกอบเหล่านี้มีความสำคัญต่อประสิทธิภาพของแม่พิมพ์ความแม่นยำและอายุยืนซึ่งส่งผลโดยตรงต่อคุณภาพของผลิตภัณฑ์ขั้นสุดท้ายและประสิทธิภาพการผลิตโดยรวม การทำความเข้าใจกระบวนการออกแบบการผลิตและการตรวจสอบเป็นความรู้พื้นฐานสำหรับมืออาชีพในการสร้างอุตสาหกรรมแม่พิมพ์ -
ฟังก์ชั่นหลักของส่วนประกอบเทมเพลต
ส่วนประกอบเทมเพลตแตกต่างกันไปในรูปร่างขนาดและเกรดความแม่นยำให้บริการฟังก์ชั่นที่สำคัญหลายอย่างภายในชุดประกอบแม่พิมพ์ การทำความเข้าใจฟังก์ชั่นเหล่านี้ช่วยให้วิศวกรใน บริษัท ฉีดพลาสติกฉีดพลาสติกเพิ่มประสิทธิภาพการออกแบบและกระบวนการผลิต
ฟังก์ชันการเชื่อมต่อ
ในการตายของปั๊มฐานตายส่วนบนและล่างทำหน้าที่เป็นองค์ประกอบการเชื่อมต่อหลักในขณะที่แม่พิมพ์ฉีด, แผ่นฐานการเคลื่อนที่และการคงที่จะเติมเต็มบทบาทที่คล้ายกัน ส่วนประกอบเหล่านี้เชื่อมต่อชิ้นส่วนแม่พิมพ์อื่น ๆ เพื่อให้มั่นใจว่าการวางตำแหน่งสัมพัทธ์ที่เหมาะสมในระหว่างการทำงานในขณะที่ยังคงยึดติดกับอุปกรณ์การผลิตที่ปลอดภัย ความสมบูรณ์ของโครงสร้างของการเชื่อมต่อเหล่านี้ส่งผลโดยตรงต่อประสิทธิภาพโดยรวมและอายุยืนของแม่พิมพ์ที่ผลิตโดย บริษัท ฉีดพลาสติก
ฟังก์ชั่นแนวทาง
ส่วนประกอบของแม่แบบทำงานร่วมกับโพสต์คู่มือและบูชเพื่อเปิดใช้งานการเคลื่อนที่เชิงเส้นตามแนวทางการเปิดและปิดของแม่พิมพ์ การดำเนินการตามแนวทางนี้ช่วยให้การเคลื่อนไหวของส่วนประกอบแม่พิมพ์ราบรื่นในขณะที่ยังคงการจัดตำแหน่งที่แม่นยำตลอดวงจรการขึ้นรูป ความแม่นยำของระบบนำทางเหล่านี้มีผลโดยตรงต่อความสามารถในการทำซ้ำและความแม่นยำที่ บริษัท ฉีดพลาสติกสามารถทำได้ในการผลิต
ฟังก์ชั่นการวางตำแหน่ง
หมัดและตายแผ่นยึดในแม่พิมพ์ปั๊มพร้อมกับแผ่นแม่พิมพ์ที่เคลื่อนที่และคงที่ในแม่พิมพ์ฉีดให้ตำแหน่งที่แม่นยำสำหรับการเจาะหมัดตายและโพรงแม่พิมพ์ ส่วนประกอบเหล่านี้ทำให้มั่นใจได้ว่าการวางตำแหน่งสัมพัทธ์ที่แม่นยำระหว่างการดำเนินการซึ่งเป็นสิ่งสำคัญสำหรับการรักษาความสอดคล้องของมิติในชิ้นส่วนที่ผลิต บริษัท ฉีดพลาสติกพลาสติกมืออาชีพจะต้องรักษาความคลาดเคลื่อนอย่างเข้มงวดในองค์ประกอบการวางตำแหน่งเหล่านี้เพื่อรับประกันคุณภาพของผลิตภัณฑ์
ฟังก์ชั่นการขับออกและการปอก
เทมเพลตพิเศษรวมถึงแผ่นเต้นระบำ, แผ่นรองรับพิน ejector และแผ่นยึดพินปักหมุดใช้พลังงานของเครื่องเพื่อลบผลิตภัณฑ์สำเร็จรูปหรือช่องว่างแถบออกจากแม่พิมพ์ ฟังก์ชั่นนี้อำนวยความสะดวกรอบการผลิตที่ราบรื่นและเตรียมแม่พิมพ์สำหรับการดำเนินการขึ้นรูปที่ตามมาทำให้การผลิตอย่างต่อเนื่องอย่างมีประสิทธิภาพที่ บริษัท ฉีดพลาสติก
การมิลลิ่งสำหรับการผลิตแม่แบบ
ขึ้นอยู่กับข้อกำหนดความแม่นยำและความขรุขระของพื้นผิวสำหรับส่วนประกอบแผ่นแม่พิมพ์ทั่วไป - แผ่นวัตถุประสงค์เช่นแผ่นรองรับและบล็อกสเปเซอร์ที่มักจะได้รับการกัด ลำดับกระบวนการทั่วไปรวมถึงกึ่ง - เสร็จสิ้นการกัดเสร็จสิ้นการกัดเสร็จสิ้นและการดำเนินการตัดขอบขอบ
สำหรับแม่พิมพ์ฉีดและแผ่นโพรงตายที่ต้องการความแม่นยำสูงกว่าผู้ผลิตเลือกความแม่นยำ - ช่องว่างแผ่นกลึงหลังจากการตกแต่งแบบกึ่ง - ใช้การกัดที่แม่นยำและเทคนิคการบดพื้นผิวที่แม่นยำ พื้นผิวบางอย่างต้องการการผ่าตัดเพิ่มเติม ลำดับกระบวนการทั่วไปดังต่อไปนี้: การกัดพื้นผิว, กึ่ง - การบดเสร็จสิ้นและการบดพื้นผิวที่แม่นยำเพื่อให้แน่ใจว่า บริษัท ฉีดพลาสติกฉีดพลาสติกบรรลุมาตรฐานคุณภาพที่จำเป็น
การเลือกอุปกรณ์การกัด
ในการดำเนินการกัดส่วนประกอบแม่พิมพ์มีเครื่องกัดประเภทต่างๆรวมถึงเครื่องกัดแนวนอนและแนวตั้ง เครื่องกัดแนวตั้งและเครื่องกัดเครื่องมือสากลเพลิดเพลินไปกับการใช้งานอย่างกว้างขวางในการผลิตแม่พิมพ์
เครื่องเหล่านี้บรรลุระดับความแม่นยำสูงกว่าระดับ IT8 โดยมีค่าความขรุขระพื้นผิวถึง RA 1.6μm สูง - การกัดความเร็วด้วยพารามิเตอร์การตัดน้อยที่สุดสามารถบรรลุความแม่นยำ 7 ด้วยค่า RA ที่0.8μm เมื่อออกจากค่าเผื่อการตกแต่ง 0.05 มม. การดำเนินการเครื่องตัดเฉือนที่แม่นยำในภายหลังจะมีความจำเป็นหลังจากการกัดการปฏิบัติมาตรฐานที่ บริษัท ฉีดพลาสติกที่มีชื่อเสียง
เกณฑ์การเลือกเครื่องมือการกัด
การกัดเกี่ยวข้องกับการเคลื่อนไหวหลักแบบหมุนของเครื่องตัดสีรวมกับการเคลื่อนไหวของอาหารของชิ้นงานหรือเครื่องตัด ในฐานะที่เป็นเครื่องมือตัดฟันหลายตัว - เครื่องตัดหม้อต้องเลือกอย่างระมัดระวังตามวัตถุประสงค์การตัดเฉือนที่เฉพาะเจาะจง
การผ่าตัดสีพื้นผิวใช้โรงงานปลายทรงกระบอกสำหรับการกัดต่อพ่วงหรือโรงสีใบหน้าสำหรับการกัดใบหน้า การกัดใบหน้ามีการตัดฟันมากขึ้นพร้อมกันส่งผลให้เกิดการเปลี่ยนแปลงความหนาของการตัดน้อยที่สุดและคุณภาพพื้นผิวที่เหนือกว่า เทคโนโลยีนี้พบการใช้งานที่กว้างขวางในการผลิตส่วนประกอบแม่พิมพ์ในทุก บริษัท ฉีดพลาสติก
การยึดชิ้นงานและการวางตำแหน่ง
มีวิธีการหนีบหลายวิธีสำหรับการรักษาความปลอดภัยส่วนประกอบบนเครื่องกัด สิ่งเหล่านี้รวมถึงการใช้เครื่องจักรสำหรับการยึดทั่วไป, หัวหารสากลสำหรับการวางตำแหน่งดัชนี, การยึดโดยตรงไปยังเวิร์กเทเบิลโดยใช้ตัวหนีบและสลักเกลียวและการติดตั้งพิเศษสำหรับการผลิตแบทช์
วิศวกรที่ บริษัท แม่พิมพ์ฉีดพลาสติกสามารถออกแบบและผลิตอุปกรณ์ติดตั้งพิเศษตามหลักการกำหนดตำแหน่ง - หกจุดเพื่อให้มั่นใจว่ามีความต้องการมิติรูปร่างและความแม่นยำในตำแหน่งระหว่างการดำเนินการกัด
การบดพื้นผิว
อุปกรณ์บดและกระบวนการ
การผ่าตัดบดพื้นผิวเกิดขึ้นบนเครื่องบดพื้นผิวด้วยชิ้นงานที่ยึดติดกับ Chucks แม่เหล็กไฟฟ้าโดยใช้วิธีการบดล้อรอบข้าง กระบวนการแบ่งออกเป็นแกนการบดแกนหมุนในแนวนอนและแนวทางการบดใบหน้าแนวตั้ง
เมื่อผลิตส่วนประกอบแม่พิมพ์ที่ บริษัท ฉีดพลาสติกการขึ้นรูปข้อกำหนดระบุความขนานของพื้นผิวที่แยกจากกันด้วยฐานเชื้อราส่วนบนและล่างการรักษาความเท่าเทียมภายใน 0.01 มม. บรรลุระดับความแม่นยำ IT5-IT6 และค่าความขรุขระพื้นผิวของ RA 0.1-0.01μm การประมวลผลพื้นผิวส่วนประกอบของแม่แบบมักใช้การบดพื้นผิวเป็นการดำเนินการผลิตขั้นสุดท้าย
การเลือกล้อบด
การเลือกล้อบดต้องพิจารณาอย่างครอบคลุมเกี่ยวกับเรขาคณิตชิ้นงานคุณสมบัติวัสดุและปัจจัยอื่น ๆ เมื่อใดก็ตามที่เป็นไปได้ผู้ผลิตจะเลือกล้อขนาดเส้นผ่าศูนย์กลางขนาดใหญ่เพื่อเพิ่มความเร็วรอบข้างได้รับประโยชน์ทั้งประสิทธิภาพและคุณภาพผิว หลักการปรับให้เหมาะสมนี้เป็นแนวทางในการตัดสินใจในการตัดสินใจที่ บริษัท ฉีดพลาสติกขั้นสูง
การติดตั้งชิ้นงานและการวางตำแหน่ง
การบดพื้นผิวแสดงถึงการดำเนินการประมวลผลขั้นสุดท้ายสำหรับส่วนประกอบแม่พิมพ์แม่พิมพ์ซึ่งกำหนดไว้หลังจากการกัดที่แม่นยำการวางแผนที่แม่นยำและการดำเนินการบำบัดความร้อน เทมเพลตการบดใช้การติดตั้งชัคแม่เหล็กในขณะที่ส่วนประกอบขนาดเล็กใช้เครื่องตรวจจับเครื่องที่มีความแม่นยำหรืออุปกรณ์ที่คล้ายกัน แม่เหล็ก chucks ทำงานบนหลักการของความต่อเนื่องของฟลักซ์แม่เหล็กและการซ้อนทับสนามแม่เหล็กทำให้การยึดชิ้นงานและการปลดปล่อยผ่านการเคลื่อนไหวของระบบแม่เหล็ก
วิธีการตรวจสอบความแม่นยำของเทมเพลต

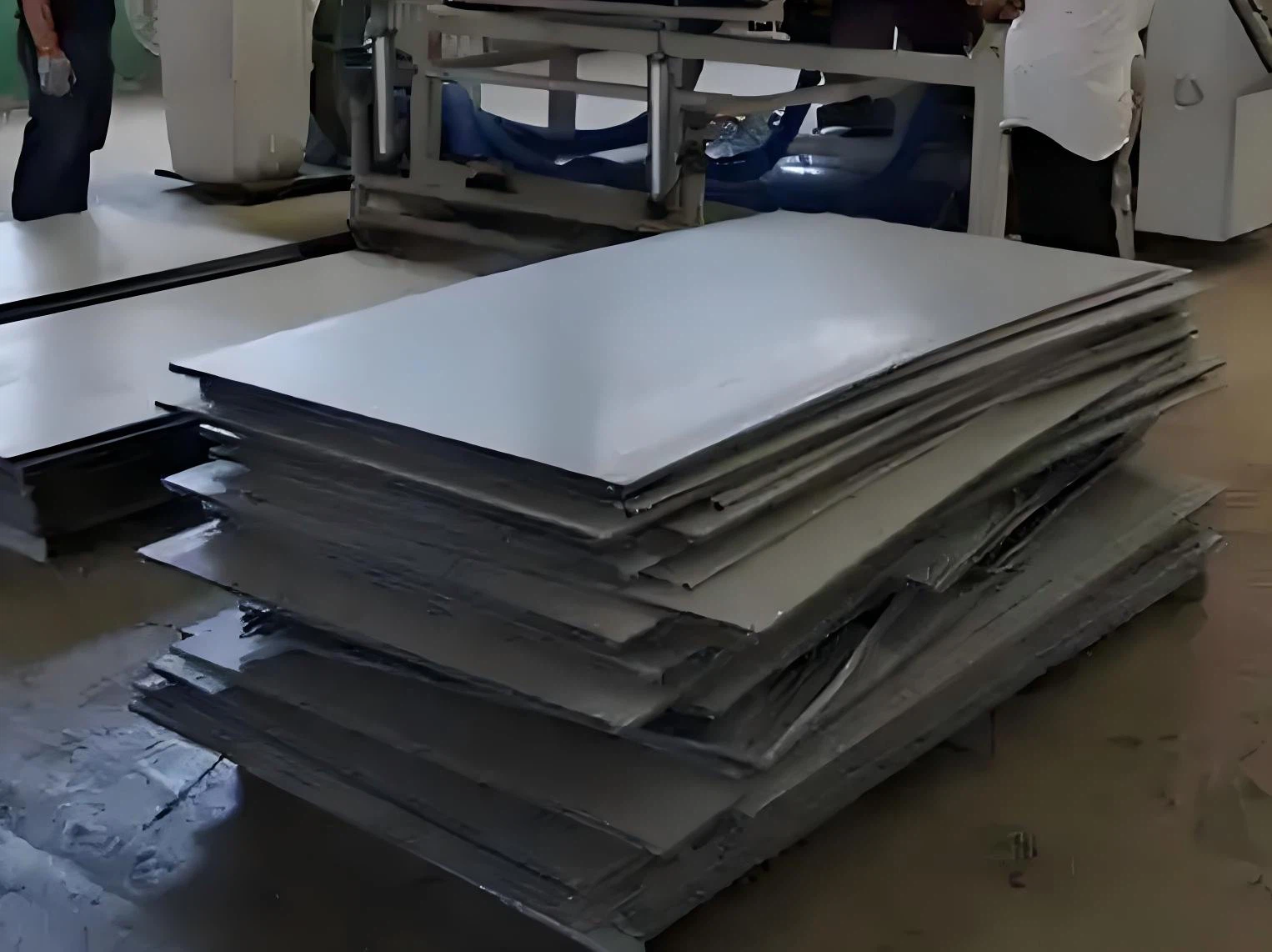

ข้อกำหนดกระบวนการวัสดุเปล่า
ช่องว่างส่วนประกอบแม่พิมพ์ต้องการค่าเผื่อวัสดุจำนวนมากและปริมาณการตัดเฉือนแบบหยาบจำเป็นต้องมีความขรุขระหรือกึ่ง - เสร็จสิ้นการกัดลงในช่องว่างแผ่นที่แม่นยำ ช่องว่างเหล่านี้จะต้องปฏิบัติตามข้อกำหนดเฉพาะเพื่อให้แน่ใจว่าผลลัพธ์คุณภาพของ บริษัท ฉีดพลาสติกใด ๆ
ข้อกำหนดทางเทคนิคสำหรับเทมเพลต
ส่วนประกอบแผ่นแม่พิมพ์จะต้องบรรลุข้อกำหนดที่เข้มงวดเพื่อให้เป็นไปตามมาตรฐานอุตสาหกรรม ความคลาดเคลื่อนของความเรียบจะต้องอยู่ในช่วง 0.003-0.001 มม. มาตรฐานที่เข้มงวดเหล่านี้แยกความแตกต่างของ บริษัท ฉีดพลาสติกมืออาชีพจากคู่แข่งที่มีความสามารถน้อยกว่า

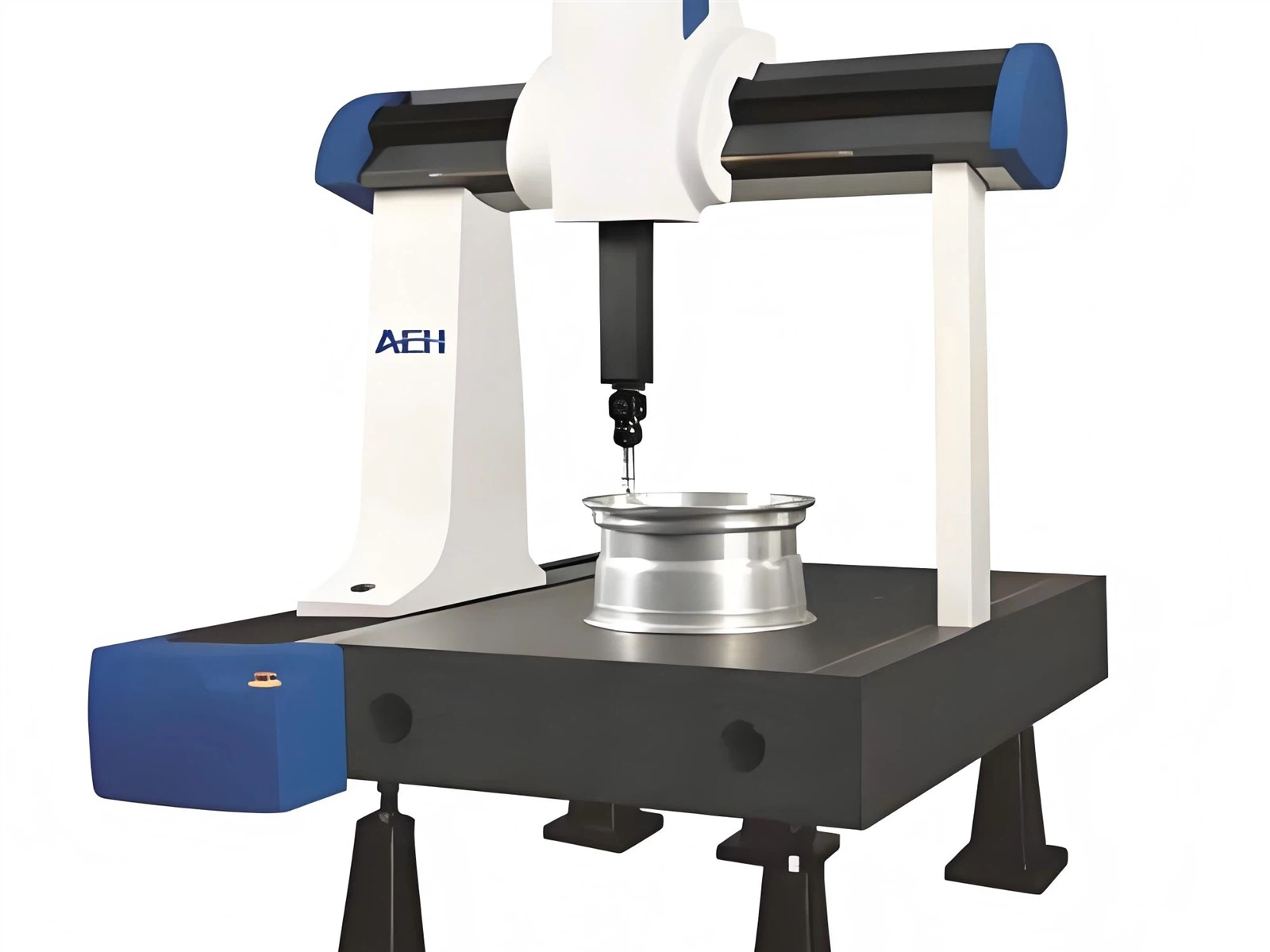

วิธีการทดสอบความแม่นยำของแม่แบบ
ขั้นตอนการทดสอบแบบขนานพื้นผิวประเมินความสัมพันธ์ที่สำคัญระหว่างส่วนประกอบแม่พิมพ์ เทคนิคการตรวจสอบเหล่านี้ให้การประเมินคุณภาพอย่างรวดเร็วเหมาะสำหรับสภาพแวดล้อมการผลิตที่ บริษัท ฉีดพลาสติก
ข้อกำหนดทางเทคนิคที่สำคัญ
ข้อกำหนดด้านพื้นผิวเสร็จสิ้น
พื้นผิวเทมเพลตทั่วไป: IT7-IT8 ความแม่นยำที่มีค่า RA 0.8-3.2μm
พื้นผิวที่พรากจากกัน: ความแม่นยำของ IT6-IT7 ที่มีค่า RA อยู่ที่0.4-1.6μm
พื้นผิวหลุม: ความแม่นยำของ IT6-IT7 ที่มีค่า RA อยู่ที่0.4-1.6μm
ความคลาดเคลื่อนมิติ
ความแบน: ช่วง 0.003-0.001 มม.
ความตรง: 0.08-0.04 มม. การเบี่ยงเบนสูงสุด
Perpendicularity: 0.01-0.015 ต่อ 100 มม.
inter - ระยะห่างของหลุม: ± 0.02 มม. ความคลาดเคลื่อน
ข้อกำหนดเหล่านี้ทำให้มั่นใจได้ว่าส่วนประกอบแม่พิมพ์ที่ผลิตโดย บริษัท ฉีดพลาสติกมีความต้องการอย่างเข้มงวดสำหรับความแม่นยำความทนทานและประสิทธิภาพในสภาพแวดล้อมการผลิต การยึดมั่นในมาตรฐานเหล่านี้เป็นสิ่งจำเป็นสำหรับการผลิตแม่พิมพ์คุณภาพสูง - ที่ให้ความแม่นยำสูง - ส่วนที่สมบูรณ์

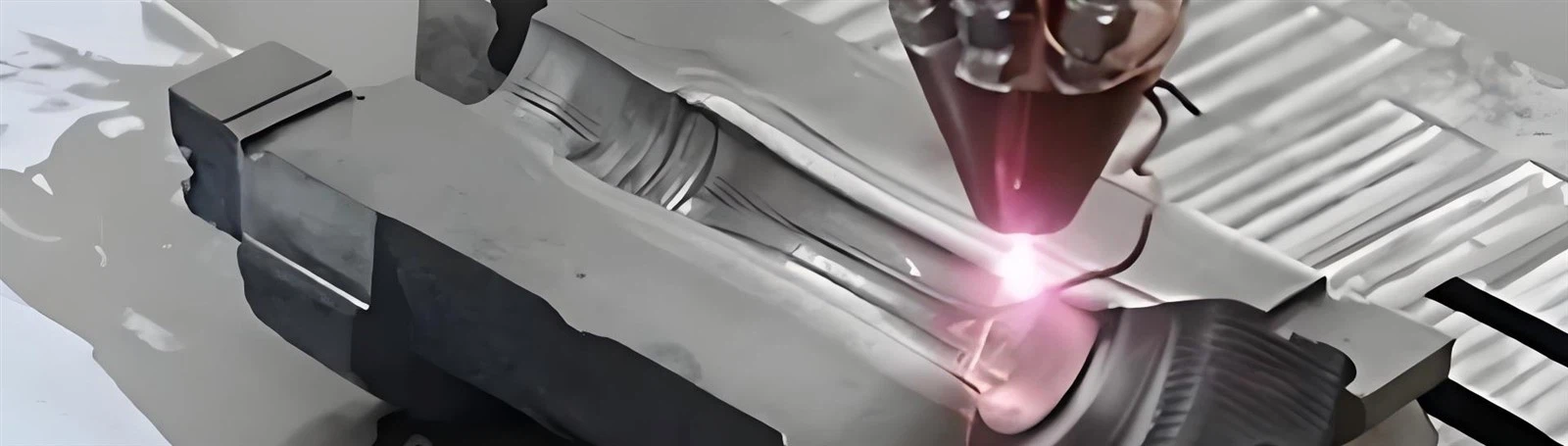

ข้อควรพิจารณาขั้นสูงสำหรับการผลิตแม่แบบ
ความก้าวหน้าทางเทคโนโลยี
วิวัฒนาการของการผลิตส่วนประกอบเทมเพลตยังคงพัฒนาอย่างต่อเนื่องด้วยการปรับปรุงเทคโนโลยีในเครื่องมือเครื่องจักรเครื่องมือตัดและระบบการวัด ศูนย์เครื่องตัดเฉือน CNC ที่ทันสมัยช่วยให้การดำเนินงานที่ซับซ้อนด้วยการตั้งค่าน้อยที่สุดลดข้อผิดพลาดสะสมในขณะที่ปรับปรุงประสิทธิภาพ
ความสามารถเหล่านี้ช่วยให้ บริษัท ฉีดพลาสติกร่วมสมัยเพื่อให้ได้ความคลาดเคลื่อนที่เข้มงวดมากขึ้นและพื้นผิวที่เหนือกว่าเมื่อเทียบกับวิธีการดั้งเดิม
การรักษาพื้นผิวและการเคลือบ
เทคโนโลยีการบำบัดพื้นผิวรวมถึงไนไตรด์การชุบโครเมี่ยมและการเคลือบแบบพิเศษช่วยยืดอายุการใช้งานส่วนประกอบในขณะที่ปรับปรุงลักษณะการปลดปล่อยและการต้านทานการกัดกร่อน การรักษาเหล่านี้พิสูจน์ได้ว่ามีคุณค่าอย่างยิ่งสำหรับเทมเพลตที่สัมผัสกับวัสดุการขึ้นรูปแบบก้าวร้าวหรือการทำงานในสภาพแวดล้อมที่มีการกัดกร่อนช่วยให้ บริษัท ฉีดพลาสติกฉีดพลาสติกได้สูงสุดอายุการใช้งานที่ยาวนานที่สุดและลดความต้องการการบำรุงรักษา
วัสดุและความร้อน
ข้อควรพิจารณาเกี่ยวกับการรักษาความร้อนมีบทบาทสำคัญในการผลิตส่วนประกอบเทมเพลต กระบวนการบรรเทาความเครียดที่เหมาะสมการชุบแข็งและการแบ่งเบาบรรเทาทำให้มั่นใจได้ถึงความมั่นคงในมิติและความต้านทานการสึกหรอตลอดอายุการใช้งาน
การทำความเข้าใจการตอบสนองของวัสดุต่อการประมวลผลความร้อนช่วยให้วิศวกรสามารถทำนายและชดเชยการเปลี่ยนแปลงมิติได้รักษาความคลาดเคลื่อนที่จำเป็นหลังจากการรักษาด้วยความร้อน
ระบบควบคุมคุณภาพ
ระบบควบคุมคุณภาพที่รวมวิธีการควบคุมกระบวนการทางสถิติให้แน่ใจว่าได้รับความสำเร็จที่สอดคล้องกันของความคลาดเคลื่อนที่ระบุในชุดการผลิต การดำเนินการตามโปรโตคอลการตรวจสอบที่ครอบคลุมในขั้นตอนการผลิตที่สำคัญระบุการเบี่ยงเบนก่อนที่จะส่งผลกระทบต่อคุณภาพขั้นสุดท้ายสนับสนุนชื่อเสียงของคุณภาพ - บริษัท ฉีดพลาสติกพลาสติกที่เน้น
แนวโน้มในอนาคตในการผลิตแม่แบบ
การรวมระบบอัตโนมัติและหุ่นยนต์ในกระบวนการผลิตแม่แบบยังคงขยายตัวดำเนินการเพิ่มความสอดคล้องที่ดีขึ้นลดต้นทุนแรงงานและความปลอดภัยที่เพิ่มขึ้น ระบบการโหลดและการขนถ่ายอัตโนมัติในความสามารถในการวัด -} และเทคโนโลยีการควบคุมแบบปรับตัวแสดงถึงการพัฒนาอย่างต่อเนื่องที่ได้รับประโยชน์จากการดำเนินงานการผลิตแม่พิมพ์ที่ทันสมัยที่ไปข้างหน้า - สิ่งอำนวยความสะดวกการคิด
การพิจารณาด้านสิ่งแวดล้อมมีอิทธิพลต่อกระบวนการผลิตแม่แบบมากขึ้น การใช้เทคนิคการหล่อลื่นปริมาณขั้นต่ำการรีไซเคิลการตัดของเหลวและพลังงาน - การเลือกอุปกรณ์ที่มีประสิทธิภาพแสดงให้เห็นถึงความมุ่งมั่นในการปฏิบัติด้านการผลิตที่ยั่งยืน ความคิดริเริ่มเหล่านี้สอดคล้องกับเป้าหมายความรับผิดชอบขององค์กรในขณะที่มักจะลดค่าใช้จ่ายในการดำเนินงานสำหรับ บริษัท ฉีดพลาสติกพลาสติกที่ใส่ใจต่อสิ่งแวดล้อม
การพัฒนาในอนาคตในการผลิตแม่แบบมีแนวโน้มที่จะเน้นไปที่ระบบอัตโนมัติเพิ่มเติมความสามารถในการวัดที่ดีขึ้นและเทคโนโลยีการบำบัดพื้นผิวที่เพิ่มขึ้น เทคนิคการผลิตสารเติมแต่งอาจเติมเต็มกระบวนการลบแบบดั้งเดิมสำหรับแอพพลิเคชั่นพิเศษโดยเสนอเสรีภาพในการออกแบบที่ไม่สามารถบรรลุได้ก่อนหน้านี้ เทคโนโลยีที่ก้าวหน้าเหล่านี้สัญญาว่าจะปรับปรุงคุณภาพของแม่พิมพ์ความทนทานและประสิทธิภาพอย่างต่อเนื่องเป็นประโยชน์ต่อผู้ผลิตและผู้ใช้ปลายทางตลอดห่วงโซ่อุปทานอุตสาหกรรม
